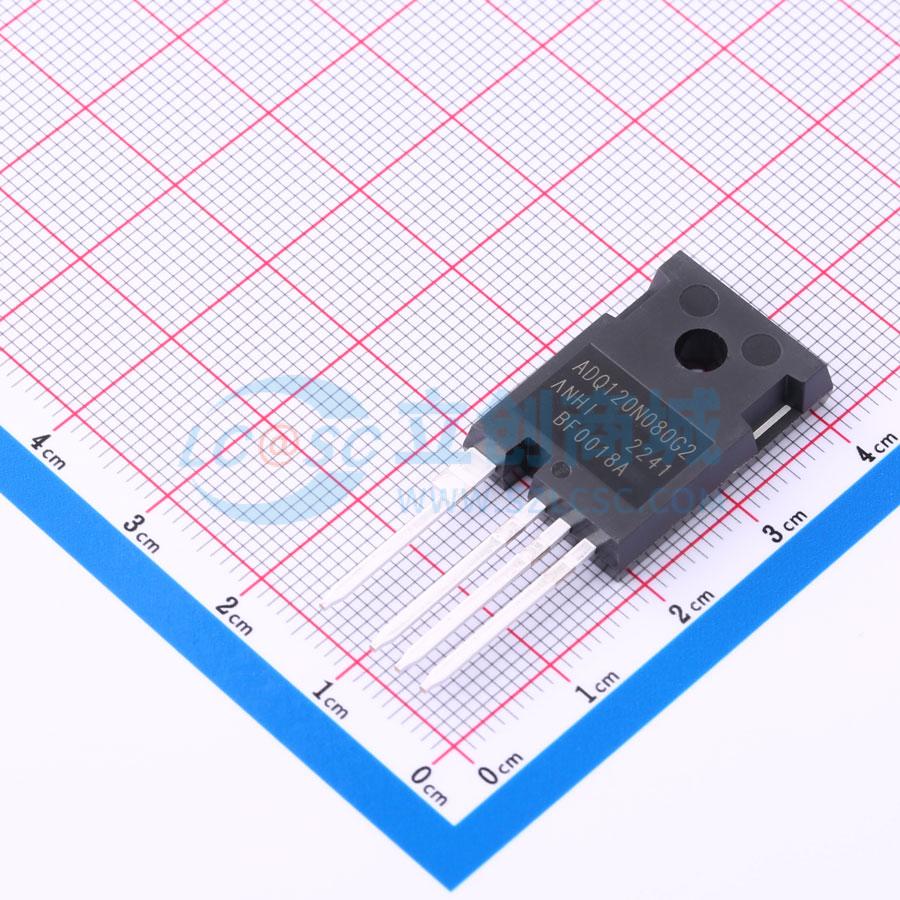

温馨提醒：图片仅供参考，商品以实物为准
ADQ120N080G2
耐压:1.2kV 电流:35A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 80mΩ（典型值）。 易于控制栅极开关。 增强模式：Vth = 2 至 4V。应用：不对称桥。 转换器
- 品牌名称
- ANHI(安海)
- 商品型号
- ADQ120N080G2
- 商品编号
- C5440043
- 商品封装
- TO-247-4L
- 包装方式
- 管装
- 商品毛重
- 6.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 35A | |
| 耗散功率(Pd) | 188W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 58nC | |
| 输入电容(Ciss) | 1.377nF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 62pF | |
| 导通电阻(RDS(on)) | 100mΩ |
商品特性
- 低漏源导通电阻：
- DFN5X6封装：RDS(ON) = 4.6mΩ（典型值）
- TO263封装：RDS(ON) = 4.8mΩ（典型值）
- TO220封装：RDS(ON) = 4.8mΩ（典型值）
- 高速功率开关
- 增强型体二极管dv/dt能力
- 增强型雪崩耐用性
应用领域
- 开关电源（SMPS）中的同步整流
- 电信和工业领域的硬开关及高速DC/DC电路
