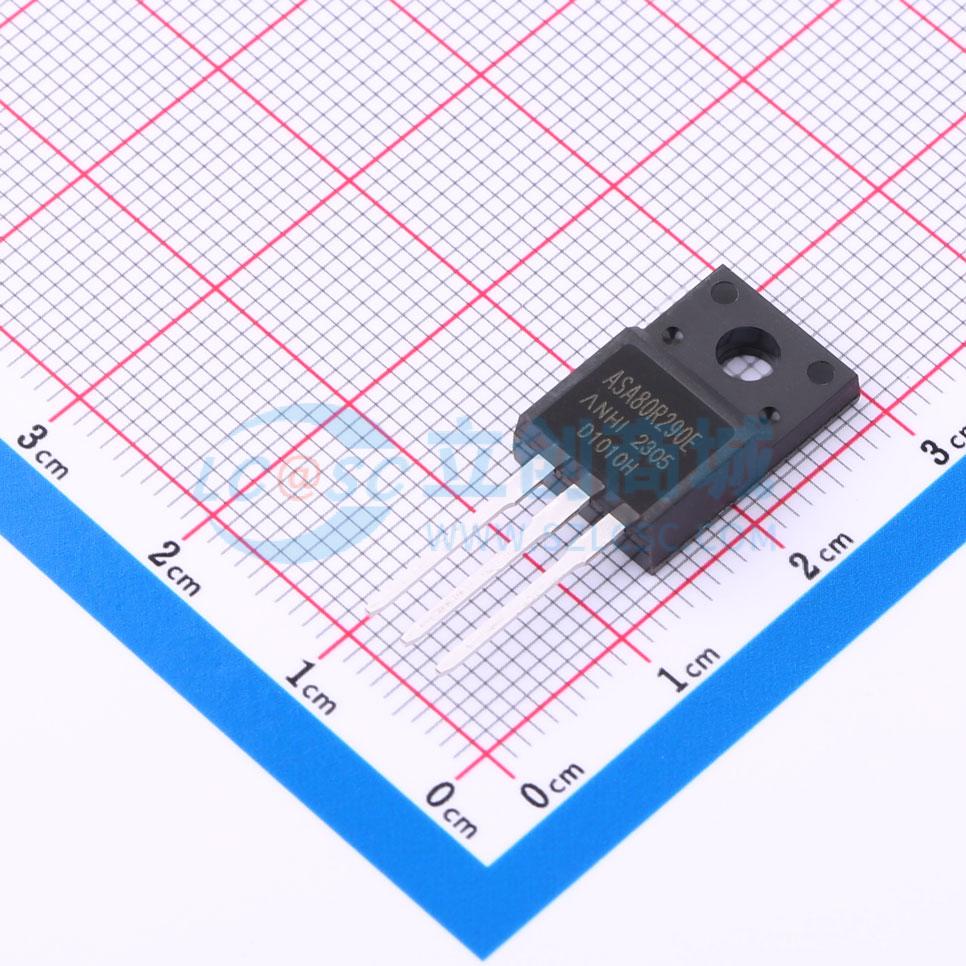

温馨提醒：图片仅供参考，商品以实物为准
ASA80R290E
1个N沟道 耐压:800V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低漏源导通电阻。 RDS(ON) = 0.250Ω（典型值）。 易于控制栅极开关。 增强模式：Vth = 2.8 至 4.2V。应用：单端反激或双晶体管正激拓扑。 PC电源
- 品牌名称
- ANHI(安海)
- 商品型号
- ASA80R290E
- 商品编号
- C5440007
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.854克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 290mΩ | |
| 耗散功率(Pd) | 227W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 38.8nC | |
| 输入电容(Ciss) | 1.728nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻（RDS(ON)）：典型值 0.250 Ω
- 易于控制的栅极开关
- 增强型（Enhancement Mode）：阈值电压 Vth = 2.8 至 4.2 V
- 符合 RoHS 标准
应用领域
- 单端反激（Flyback）或双晶体管正激（Two-Transistor Forward）拓扑
- 应用：电脑电源、PD 适配器、液晶与等离子电视（LCD & PDP TV）、以及 LED 照明
