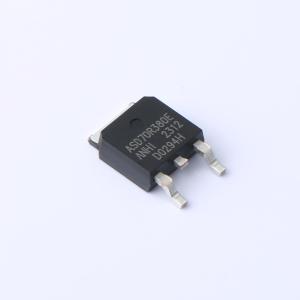

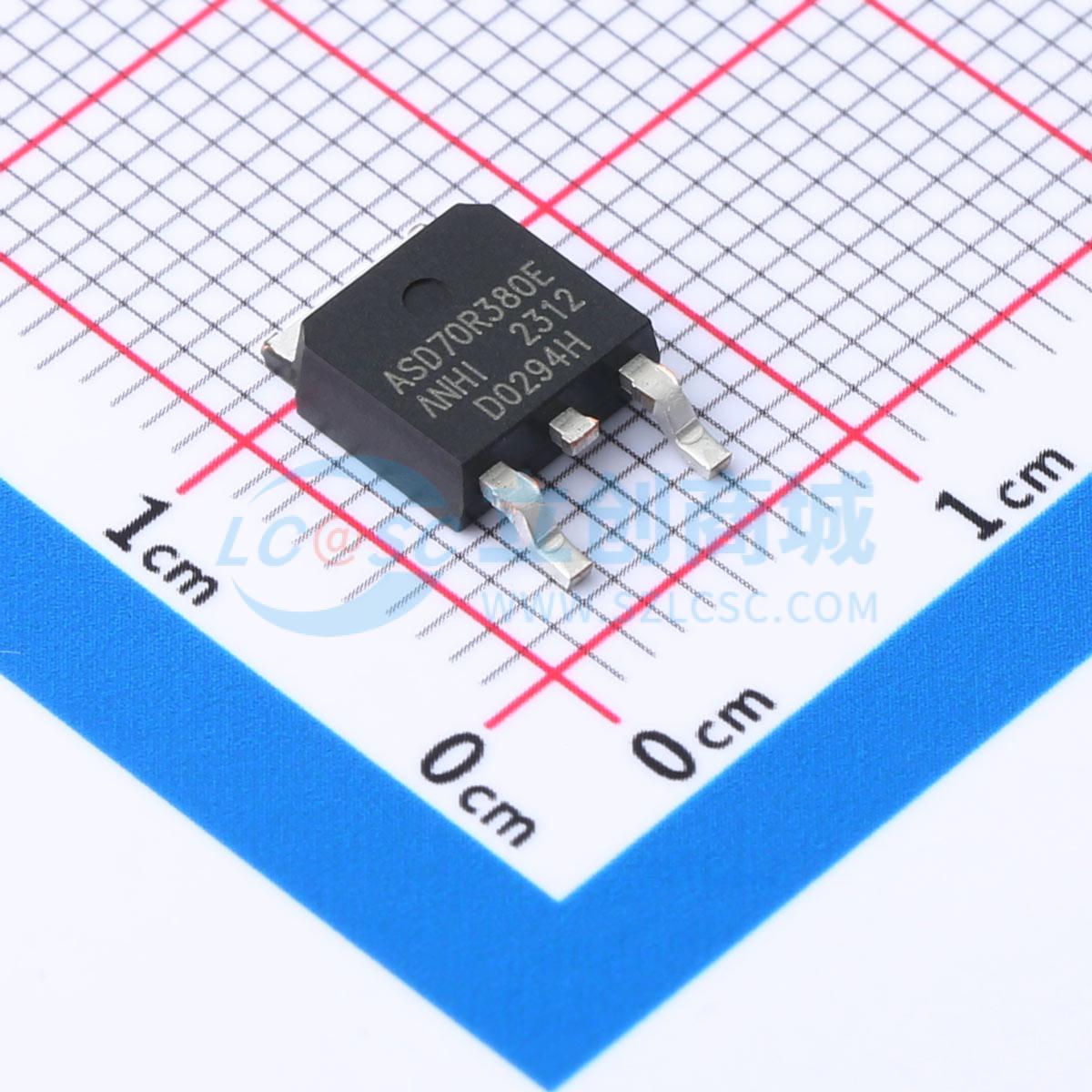

ASD70R380E
耐压:750V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 0.346Ω（典型值）。 易于控制栅极开关。 增强模式：Vth = 2.8 至 4.2V。应用：单端反激或双晶体管正激拓扑。 PC电源
- 品牌名称
- ANHI(安海)
- 商品型号
- ASD70R380E
- 商品编号
- C5440013
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 750V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 380mΩ | |
| 耗散功率(Pd) | 83W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 22nC | |
| 输入电容(Ciss) | 901pF | |
| 反向传输电容(Crss) | 5.3pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻：RDS(ON) = 0.305 Ω（典型值）
- 易于控制栅极开关
- 增强型：Vth = 2.8 至 4.2 V
- 符合 RoHS 标准
应用领域
- 升压 PFC 开关、单端反激式或双晶体管正激式、半桥或不对称半桥或串联谐振半桥拓扑
- 电脑电源、PD 适配器、液晶与等离子电视、LED 照明、服务器电源、UPS 应用
