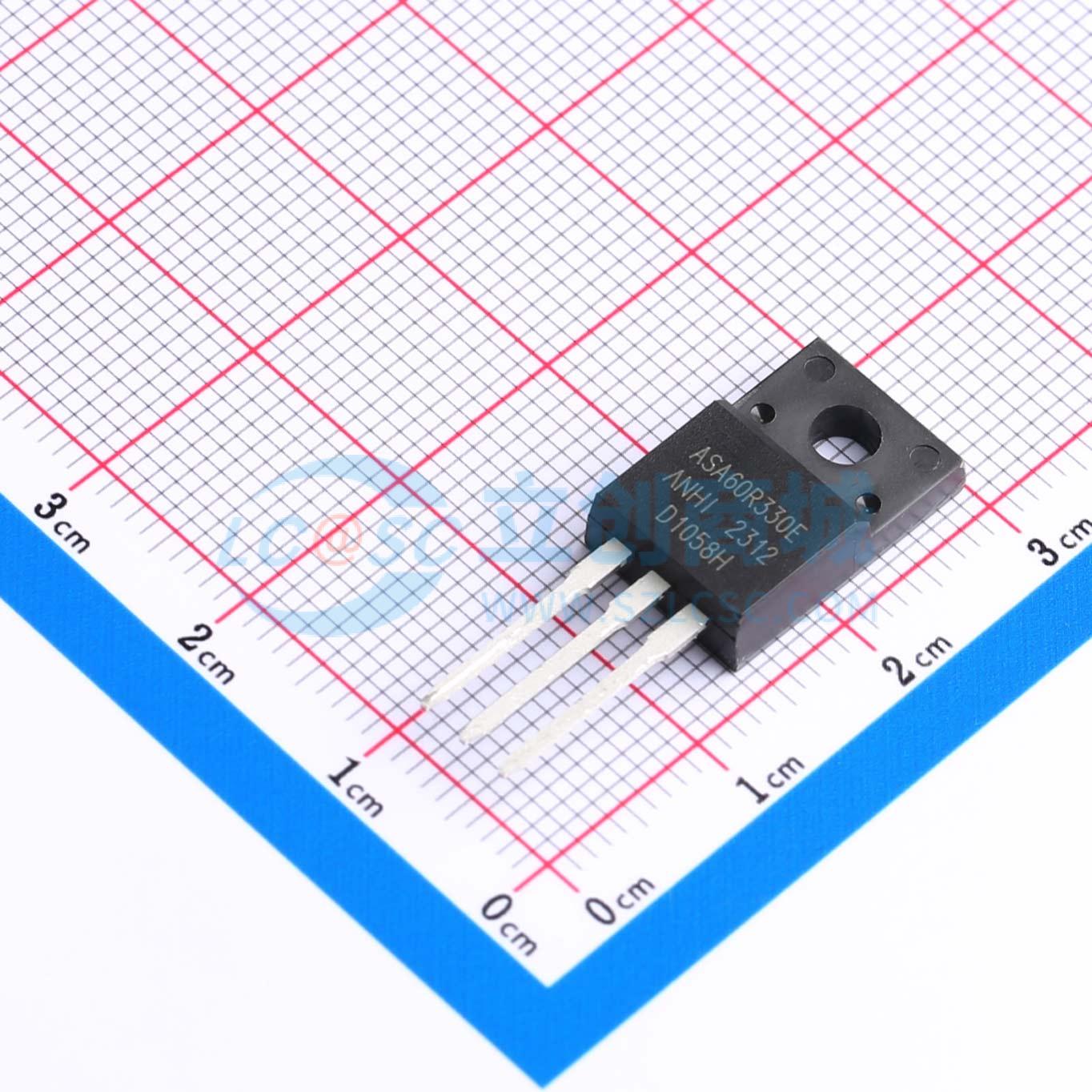

温馨提醒：图片仅供参考，商品以实物为准
ASA60R330E
1个N沟道 耐压:650V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 0.305Ω（典型值）。 易于控制栅极开关。 增强模式：Vth = 2.8 至 4.2V。应用：升压PFC开关、单端反激或双晶体管正激、半桥或不对称半桥或串联谐振半桥拓扑。 PC电源、PD适配器、LCD与PDP电视、LED照明、服务器电源、UPS应用
- 品牌名称
- ANHI(安海)
- 商品型号
- ASA60R330E
- 商品编号
- C5440000
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 330mΩ | |
| 耗散功率(Pd) | 32W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.8V | |
| 栅极电荷量(Qg) | 22nC | |
| 输入电容(Ciss) | 901pF@50V | |
| 反向传输电容(Crss) | 5.3pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻：RDS(ON) = 0.540Ω（典型值）
- 易于控制栅极开关
- 增强型：Vth = 2.8至4.2 V
应用领域
- 单端反激或双晶体管正激拓扑
- PD适配器、LCD与PDP电视及LED照明
