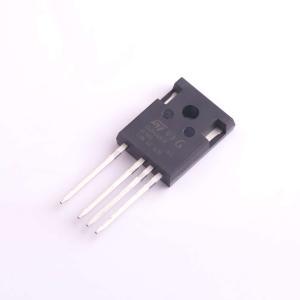

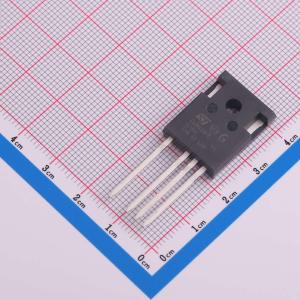

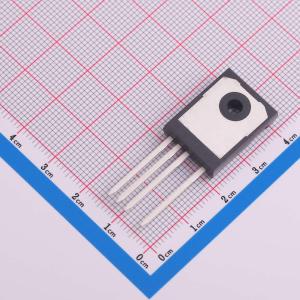

STGW60H65DFB-4
650V 60A 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 650 V、60 A高速沟槽栅场截止HB系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW60H65DFB-4
- 商品编号
- C5268577
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 6.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 375W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 60A | |
| 集电极脉冲电流(Icm) | 240A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 306nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.792uF | |
| 输出电容(Coes) | 262nF | |
| 反向传输电容(Cres) | 158nF | |
| 开启延迟时间(Td(on)) | 65ns | |
| 关断延迟时间(Td(off)) | 281ns | |
| 导通损耗(Eon) | 346uJ | |
| 关断损耗(Eoff) | 1.161mJ | |
| 反向恢复时间(Trr) | 60ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
该器件是采用先进专有沟槽栅场截止结构开发的IGBT，属于新的HB系列IGBT，在导通损耗与开关损耗之间实现了平衡，以最大化任何频率转换器的效率。Kelvin引脚可实现更快的开关事件，它将功率路径与驱动信号分离。此外，略微正的VCE(sat)温度系数和非常紧密的参数分布使并联操作更安全。
商品特性
- 最大结温：175℃
- 额外驱动Kelvin引脚带来优秀的开关性能
- 低VCE(sat)：典型值1.6V@IC=60A
- 最小化尾电流
- 参数分布紧密
- 安全并联
- 低热阻
- 非常快的软恢复反并联二极管
应用领域
- 光伏逆变器
- 高频转换器
