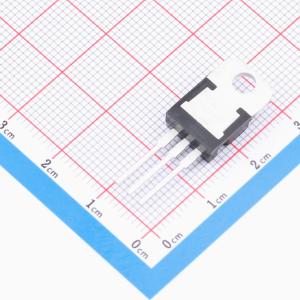

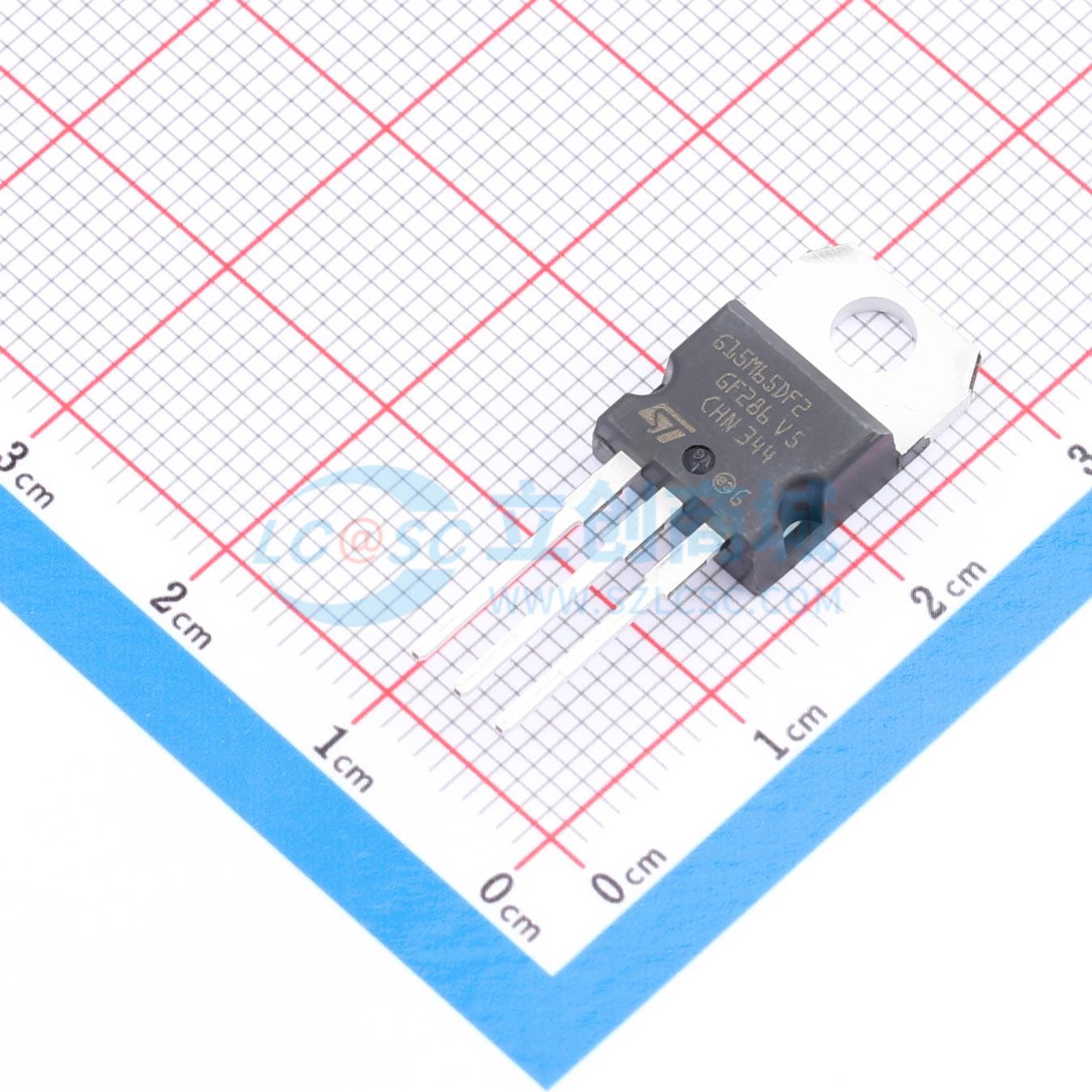

温馨提醒：图片仅供参考，商品以实物为准
STGP15M65DF2
STGP15M65DF2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 650 V、15 A沟槽栅场截止低损耗M系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGP15M65DF2
- 商品编号
- C5268590
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.977193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 136W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 15A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.55V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 45nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.25nF | |
| 输出电容(Coes) | 80pF | |
| 反向传输电容(Cres) | 25pF | |
| 开启延迟时间(Td(on)) | 24ns | |
| 关断延迟时间(Td(off)) | 93ns | |
| 导通损耗(Eon) | 0.09uJ | |
| 关断损耗(Eoff) | 0.45uJ | |
| 反向恢复时间(Trr) | 142ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
该器件是采用先进专有沟槽栅场截止结构开发的IGBT，属于M系列IGBT。在低损耗和短路功能至关重要的场合，该系列器件能在逆变器系统性能与效率之间实现最优平衡。此外，正的V_CE(sat)温度系数和紧密的参数分布可提升并联操作的安全性。
商品特性
- 短路耐受时间6μs
- V_CE(sat)=1.55V（典型值，Ic=15A）
- 参数分布紧密
- 并联操作更安全
- 正的V_CE(sat)温度系数
- 低热阻
- 软且极快恢复的反并联二极管
- 最高结温175℃
应用领域
- 电机控制
- UPS
- PFC
- 通用逆变器
