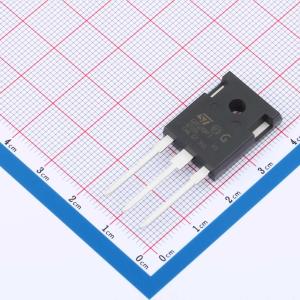

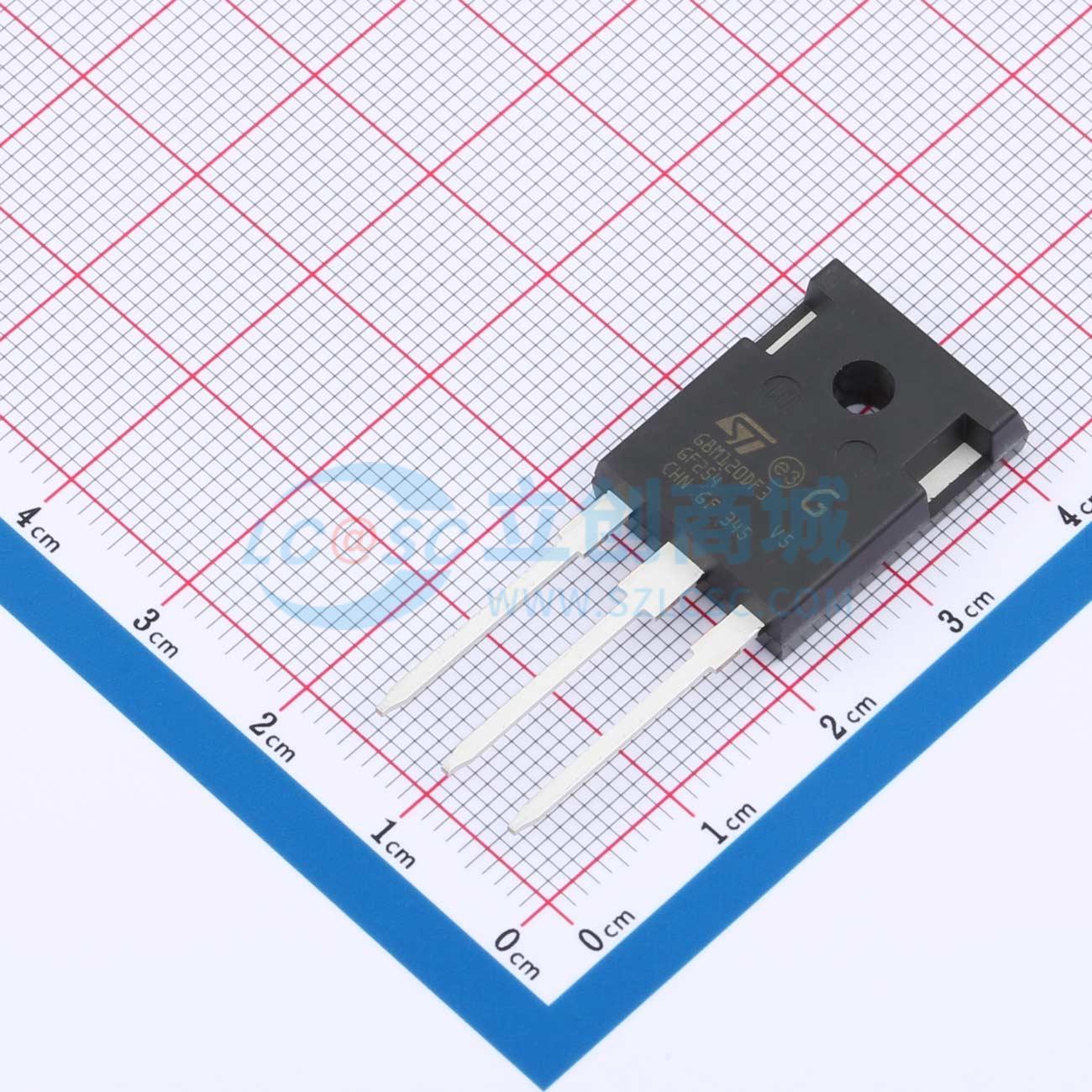

温馨提醒：图片仅供参考，商品以实物为准
STGWA8M120DF3
1.2kV 16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1200 V、8 A沟槽栅场截止低损耗M系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWA8M120DF3
- 商品编号
- C5268600
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 16A | |
| 耗散功率(Pd) | 167W | |
| 输出电容(Coes) | 74.4pF | |
| 正向脉冲电流(Ifm) | 32A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@8A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@500uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 542pF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 126ns | |
| 导通损耗(Eon) | 390uJ | |
| 关断损耗(Eoff) | 370uJ | |
| 反向恢复时间(Trr) | 103ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 21pF |
