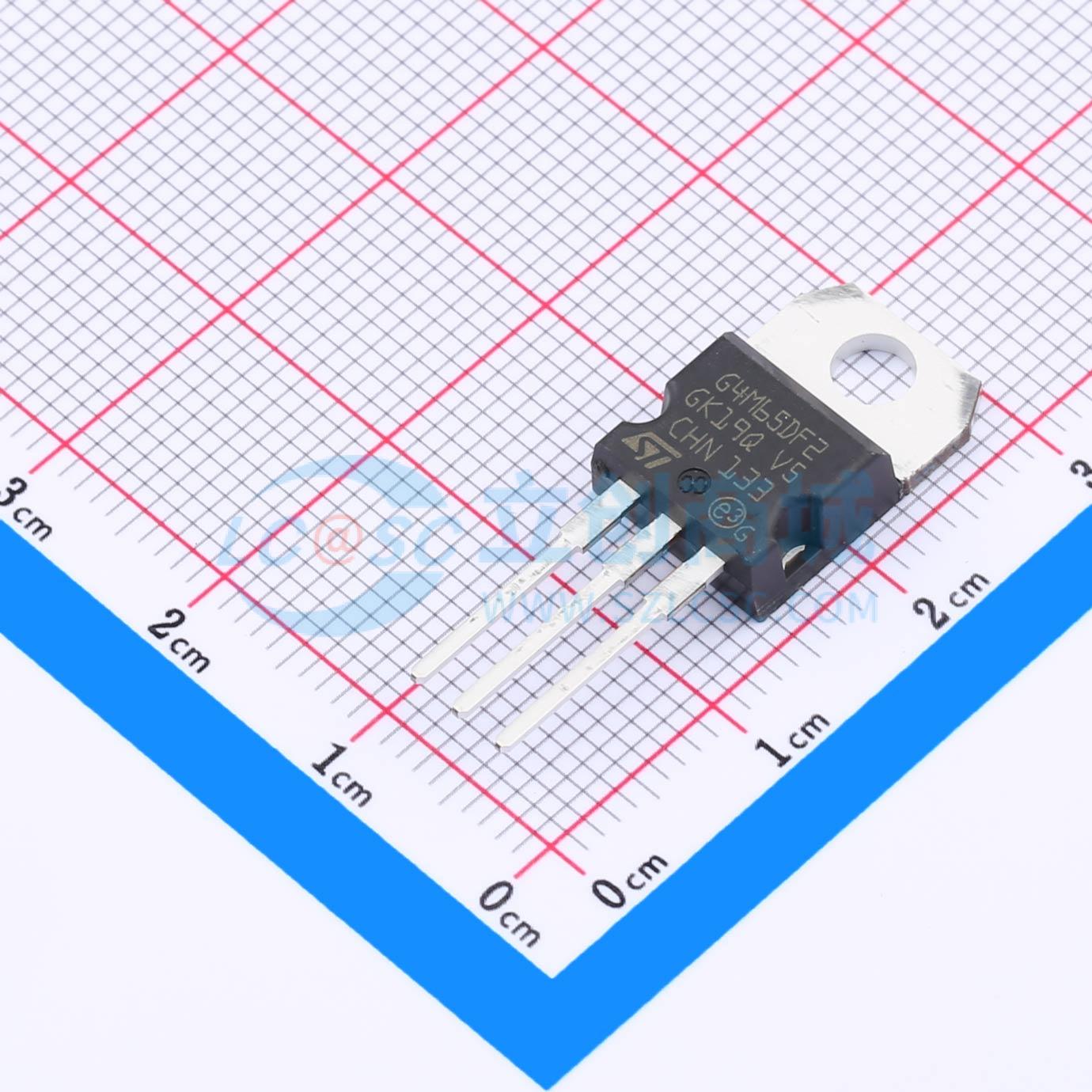

温馨提醒：图片仅供参考，商品以实物为准
STGP4M65DF2
650V 8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 650 V、4 A沟槽栅场截止低损耗M系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGP4M65DF2
- 商品编号
- C5268588
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 68W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 8A | |
| 集电极脉冲电流(Icm) | 16A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.1V@4A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@250uA | |
| 栅极电荷量(Qg) | 15.2nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 369pF | |
| 输出电容(Coes) | 24.8pF | |
| 反向传输电容(Cres) | 8pF | |
| 开启延迟时间(Td(on)) | 12ns | |
| 关断延迟时间(Td(off)) | 86ns | |
| 导通损耗(Eon) | 40uJ | |
| 关断损耗(Eoff) | 136uJ | |
| 反向恢复时间(Trr) | 133ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
该器件是采用先进专有沟槽栅场截止结构开发的IGBT，属于M系列IGBT。在低损耗和短路功能至关重要的场合，该系列实现了逆变器系统性能和效率之间的平衡。此外，正的VCE(sat)温度系数和紧密的参数分布使得并联操作更安全。
商品特性
- 短路耐受时间6μs
- VCE(sat)典型值1.6V（Ic=4A）
- 参数分布紧密
- 并联更安全
- 低热阻
- 软且快速恢复的反并联二极管
应用领域
- 电机控制
- UPS
- PFC
