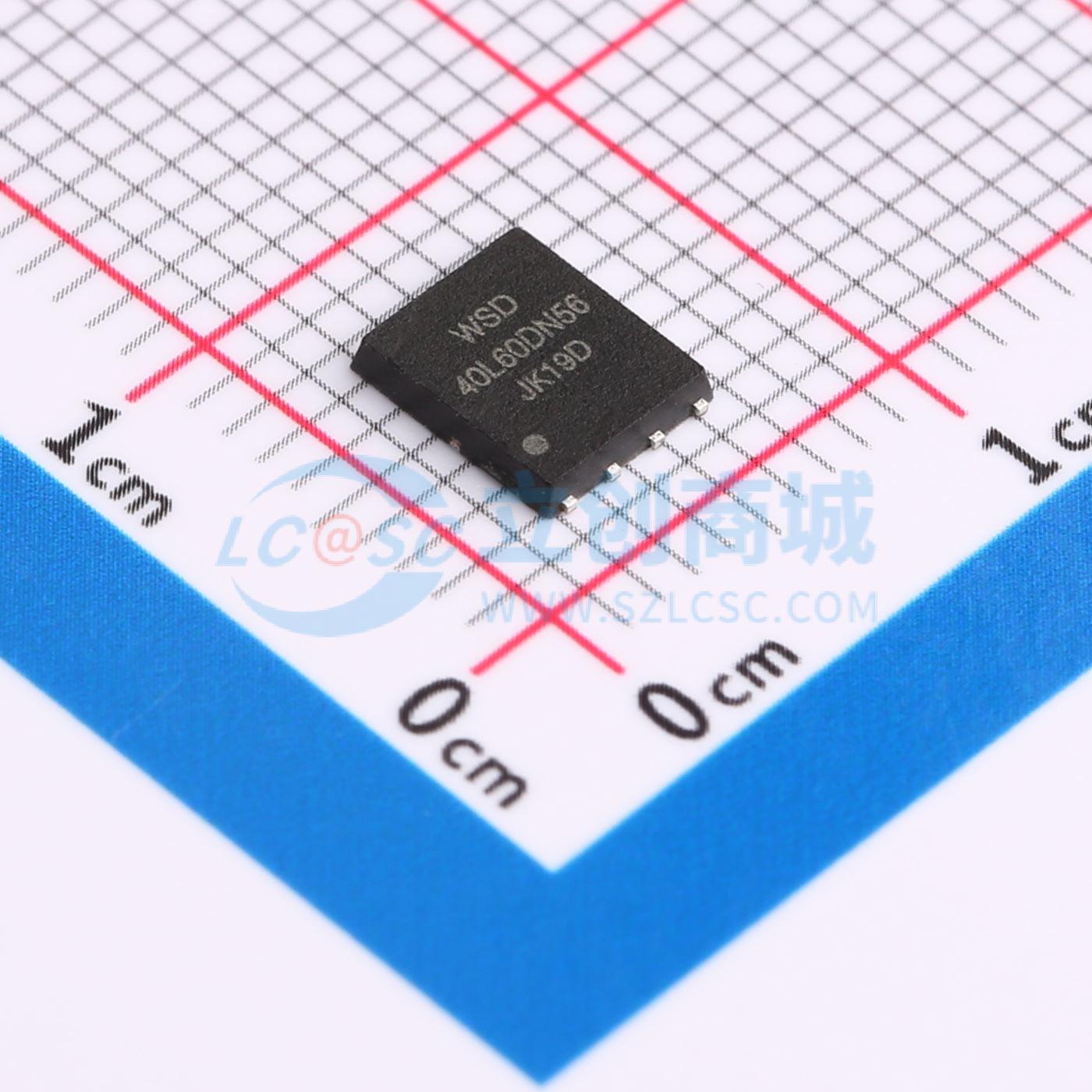

WSD40L60DN56
1个P沟道 耐压:40V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSD40L60DN56是高性能沟槽P沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSD40L60DN56符合RoHS标准和绿色产品要求，经过全面功能可靠性认证，100%保证符合EAS标准。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD40L60DN56
- 商品编号
- C5242051
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 35nC@4.5V | |
| 输入电容(Ciss) | 3.41nF@15V | |
| 反向传输电容(Crss) | 228pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 450pF |
商品概述
WSM340N10G是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSM340N10G符合RoHS标准和绿色产品要求，100%经过雪崩能量（EAS）测试，具备完整的可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制能力
- 100%雪崩能量（EAS）保证
- 提供绿色环保器件
应用领域
- 同步整流
- DC/DC转换器
- 负载开关
