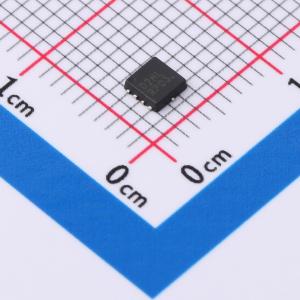

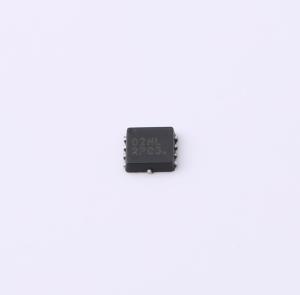

温馨提醒：图片仅供参考，商品以实物为准
NTTFS002N04CLTAG-SR01
NTTFS002N04CLTAG-SR01
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTTFS002N04CLTAG-SR01
- 商品编号
- C5205501
- 商品封装
- WDFN-8
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 142A | |
| 导通电阻(RDS(on)) | 1.8mΩ@10V | |
| 耗散功率(Pd) | 85W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 49nC | |
| 输入电容(Ciss) | 2.94nF | |
| 反向传输电容(Crss) | 47pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.26nF | |
| 栅极电压(Vgs) | ±20V |
商品概述
该系列器件采用先进的超结技术和设计，可提供出色的导通电阻RDS(ON)和低栅极电荷。 这款超结MOSFET符合行业对功率因数校正（PFC）、AC/DC电源转换和工业电源应用的AC-DC开关电源（SMPS）要求。
商品特性
- 小尺寸封装(3.3 x 3.3 mm),适用于紧凑设计
- 低导通电阻RDS(on),将传导损耗降至最低
- 低电容,将驱动损耗降至最低
- 这些器件无铅且符合RoHS标准
应用领域
- 功率因数校正(PFC)-开关电源(SMPS)-不间断电源(UPS)
