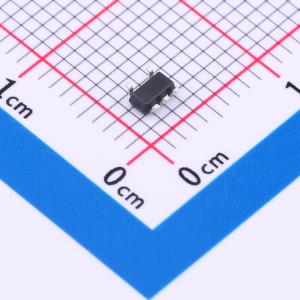

温馨提醒：图片仅供参考，商品以实物为准

BRCL4054DME

恒定电流/恒定电压线性控制单节锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BRCL4054DME是一款完整的恒定电流/恒定电压线性控制单节锂离子电池充电器，具有电池正负极反接保护功能。其SOT23-5封装与较少的外部元件数目使得BRCL4054DME成为便携式应用的理想选择。此外，BRCL4054DME专门设计用于在USB电源规格内工作。
品牌名称: BLUE ROCKET(蓝箭)
商品型号: BRCL4054DME
商品编号: C5137052
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

BRCL4054DME是一款完整的恒定电流/恒定电压线性控制单节锂离子电池充电器，具有电池正负极反接保护功能。其SOT23 - 5封装与较少的外部元件数目使得BRCL4054DME成为便携式应用的理想选择。此外，BRCL4054DME专门设计用于在USB电源规格内工作。不需要外部检测电阻器，也不需要阻塞二极管，这得益于其内部P - MOSFET架构。热反馈可调节充电电流，以在高功率操作或高环境温度期间限制芯片温度。充电电压固定在4.2V，充电电流可通过单个电阻器进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，BRCL4054DME会自动终止充电周期。当输入电源（交流适配器或USB电源）被移除时，BRCL4054DME会自动进入低电流状态，使电池漏电流降至小于3μA。其他特点包括充电电流监控器、欠压闭锁、自动再充电以及两个用于指示充电和充电终止的状态引脚。

商品特性

预设4.20V ±1%精度的充电电压
输入最大耐压：8V
具有BAT - VIN防倒灌功能
线性充电模式，内置800mA MOSFET，涓流/恒流/恒压三段式充电，充电电流外部可调
支持对0V电池充电
短路保护，电池正负极反接保护
可直接从USB端口给单节锂离子电池充电
智能温控技术，充电电流会随温度升高而降低，130℃开始下降，最低可降至0
软启动限制了浪涌电流
自动再充电
4KV ESD（HBM mode）
无卤产品

应用领域

适用于USB电源和适配器电源
蓝牙应用
其他便捷式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6V
	最大充电电流	800mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
