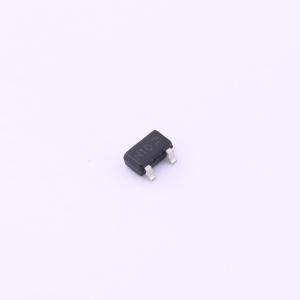

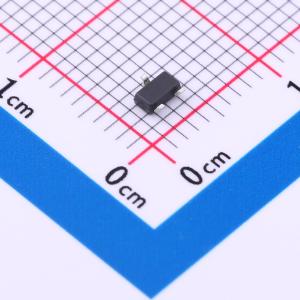

温馨提醒：图片仅供参考，商品以实物为准
RC100N05
1个N沟道 耐压:100V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RC100N05采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻Rds(ON)。它可用于多种应用场景。
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RC100N05
- 商品编号
- C5137078
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 135mΩ@10V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 15.5nC@30V | |
| 输入电容(Ciss) | 690pF | |
| 反向传输电容(Crss) | 90pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 高密度单元设计,实现极低的导通电阻Rdson
- 雪崩电压和电流特性完全表征
- 优秀的封装,具备良好的散热性能
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
