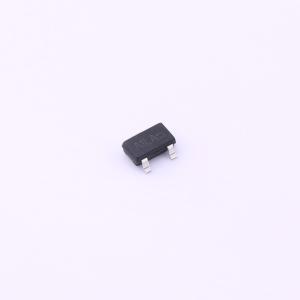

温馨提醒：图片仅供参考，商品以实物为准
RC3401
1个P沟道 耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：Vss (Ω) = 30V。 ID =-4.2A (VGS =-10V)。 RDS(ON) < 50mΩ (VGS =-10V)。 RDS(ON) < 65mΩ (VGS =-4.5V)。 RDS(ON) < 120mΩ (VGS =-2.5V)
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RC3401
- 商品编号
- C5137089
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 50mΩ@10V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 9.4nC@4.5V | |
| 输入电容(Ciss) | 954pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
RC100N05采用先进的沟槽技术和设计，在低栅极电荷下提供出色的导通电阻RDS(ON)。它可用于各种应用场景。
商品特性
- 漏源电压(V)= -30V
- 漏极电流 = -4.2A(栅源电压 = -10V)
- 导通电阻 < 50mΩ(栅源电压 = -10V)
- 导通电阻 < 65mΩ(栅源电压 = -4.5V)
- 导通电阻 < 120mΩ(栅源电压 = -2.5V)
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
