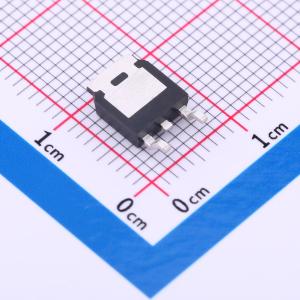

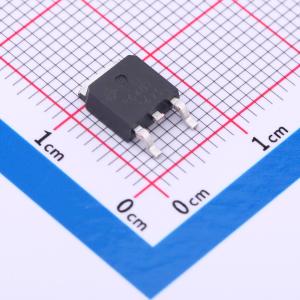

温馨提醒：图片仅供参考，商品以实物为准
RC407
1个P沟道 耐压:60V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术和设计，提供出色的导通电阻 (RDS(ON)) 和低栅极电荷。该器件非常适合用作负载开关或用于PWM应用。
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RC407
- 商品编号
- C5137097
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 60mΩ@10V | |
| 耗散功率(Pd) | 32W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 23.4nC@30V | |
| 输入电容(Ciss) | 1.108nF | |
| 反向传输电容(Crss) | 58.2pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 漏源电压VDS = -60V,漏极电流ID = -18A
- 当栅源电压VGS=-10V时,导通电阻RDS(ON)典型值为60mΩ
- 当栅源电压VGS = -4.5V时,导通电阻RDS(ON)典型值为70mΩ
- 高密度单元设计,实现超低导通电阻Rdson
- 雪崩电压和电流特性完全表征
- 采用散热性能良好的封装
应用领域
- 负载开关
- PWM应用
