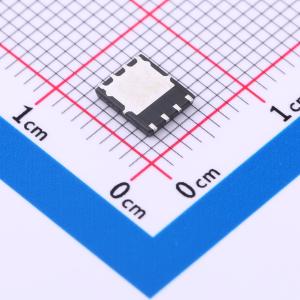

温馨提醒：图片仅供参考，商品以实物为准
RCQ5402
1个N沟道 耐压:40V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些N沟道增强型功率场效应晶体管采用沟槽DMOS技术。这种先进技术经过特别调整，可最大限度降低导通电阻，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RCQ5402
- 商品编号
- C5137062
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 2.2mΩ@10V,30A | |
| 耗散功率(Pd) | 142W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 140nC@10V | |
| 输入电容(Ciss) | 12nF@25V | |
| 反向传输电容(Crss) | 800pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些N沟道增强型功率场效应晶体管采用沟槽DMOS技术。这种先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。
商品特性
- 30 V、38 A，VGS = 10 V时，RDS(ON) = 9.0 mΩ
- 改善了dv/dt能力
- 快速开关
- 100%保证EAS
- 有环保器件可供选择
应用领域
- 主板/显卡/Vcore负载点应用-开关电源二次侧同步整流
