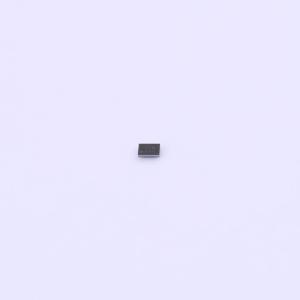

AW86017CSR
10位DAC单向VCM自动对焦驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW86017CSR
- 商品编号
- C5125879
- 商品封装
- WLCSP-6
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电机驱动芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置数模转换器；可调电流限制；上电状态管理；热关断 |
商品概述
AW86017是一款单向音圈马达驱动芯片，内置一个10位数模转换器。其工作电压范围为2.3V至4.3V。最大输出电流可通过寄存器设置完全调节，默认值为120mA。该器件通过I²C串行接口进行控制，工作频率最高可达1MHz。芯片的器件地址默认为0x18，可通过eNVM配置更改。AW86017包含线性斜率控制模式和音圈马达振铃控制模式等，允许对输出电流波形进行可编程配置，以最大限度地减少机械振动，实现快速稳定，适用于不同类型的音圈马达。该芯片包含上电复位电路和掉电功能。复位电路确保在电源上电时数字电路正常工作。在掉电模式下，电源电流消耗小于1μA。AW86017可用于移动相机、数码静态相机、摄像机和运动相机等设备的自动对焦应用。该器件采用WLCSP 0.68mm × 1.08mm × 0.30mm - 6B封装。
商品特性
- 电源电压范围：2.3V 至 4.3V
- 支持上电复位
- 支持掉电模式
- 支持热关断
- 内置10位分辨率数模转换器
- 最大输出电流可调
- 默认电流为 120mA / 150mA
- 可选电流为 100mA / 130mA，150mA / 180mA，200mA / 230mA
- 支持线性斜率控制模式
- 支持音圈马达振铃控制模式
- 支持音圈马达整形控制模式
- 2线I²C串行接口
- 提供1.8V接口
- 兼容快速模式增强版
- 可配置器件地址
- 默认器件地址为 0x18
- 可选器件地址为 0x1A，0x1C，0x1E
- 掉电电流小于 1μA
- 静态电流小于 0.5mA
- 小尺寸封装，焊球间距 0.4mm，尺寸 0.68mm × 1.08mm × 0.30mm
应用领域
- 移动相机
- 数码静态相机
- 摄像机
- 安防相机
- 网络相机
