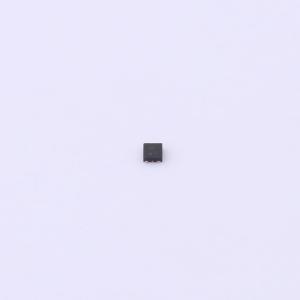

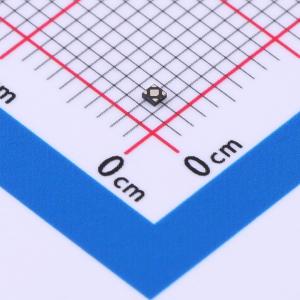

温馨提醒：图片仅供参考，商品以实物为准

AW37030D180DNR

300mA高性能低损耗线性调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低压差电压调节器，具有低导通电阻、高电源抑制比、低噪声、良好的负载/线路瞬态响应和平滑软启动功能。集成了限流、短路保护和热关断功能，可充分保护IC不受损坏。设计用于与1μF或更大的输入陶瓷电容器和1μF或更大的输出陶瓷电容器配合使用。低功耗和良好的动态响应使其非常适合手持通信设备。小封装使IC能够在电路板上进行高密度安装。
品牌名称: AWINIC(艾为)
商品型号: AW37030D180DNR
商品编号: C5125893
商品封装: DFN1x1-4L
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

一款低压差电压调节器，具有低导通电阻、高电源抑制比（PSRR）、低噪声、良好的负载/线路瞬态响应和顺畅的软启动功能。集成了限流、短路保护和热关断功能，充分保护集成电路（IC）免受损坏。设计为搭配1 μF或更大的输入陶瓷电容以及1 μF或更大的输出陶瓷电容使用。低功耗和良好的动态响应使其非常适合手持通信设备。小巧的封装使IC能够在电路板上进行高密度安装。

商品特性

输入电压范围：1.4V至5.5V
固定输出电压：1.1V、1.2V、1.5V、1.8V、2.5V、2.8V、2.85V、2.9V、2.95V、3.0V、3.1V、3.3V
额定输出电流：300mA
静态电流：典型值50 μA
关断电流：典型值0.1 μA
压差电压：典型值310 mV（输出电流IOUT = 300mA，输出电压1.8V）
电源抑制比：典型值90dB（输出电流IOUT = 30mA，频率freq = 1kHz，输出电压1.8V）
噪声：典型值33 μVrms（输出电流IOUT = 30mA，带宽BW = 10Hz至100kHz，输出电压1.8V）
内置输出短路保护：输出短路到地时典型值120mA
DFN 1mmX1mmX0.37mm - 4L封装和SOT 23 - 5L封装

应用领域

电池供电设备
智能手机
数码相机
机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	90dB@(1kHz)
	压差	403mV@(300mA)

	属性	参数值
	静态电流(Iq)	100uA
	噪声	33uVrms
	特性	短路保护；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
