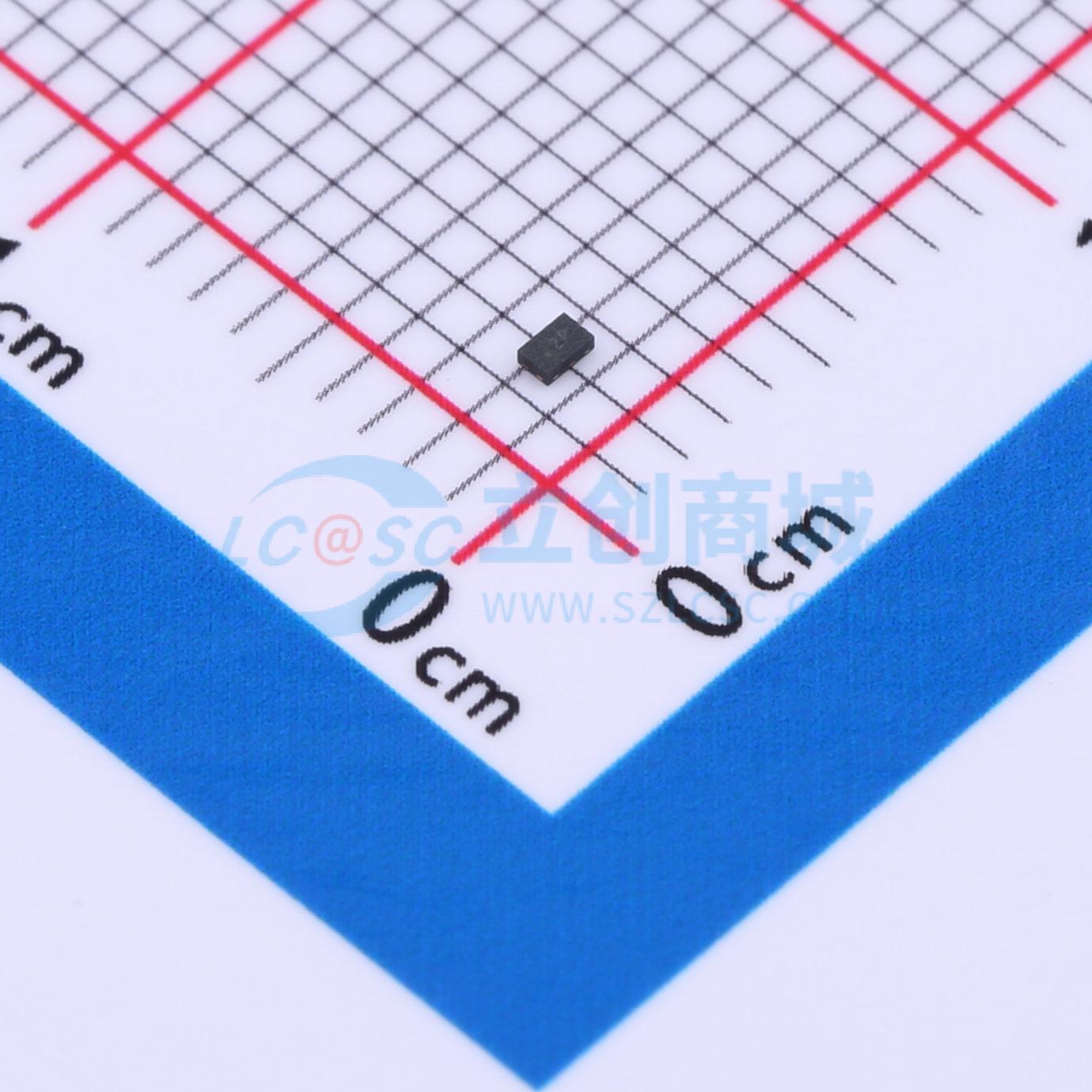

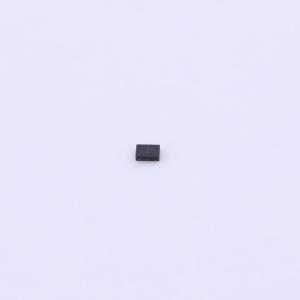

温馨提醒：图片仅供参考，商品以实物为准

AW15065DNR

全球导航卫星系统超低噪声放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW15065DNR是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器，具有专利的Smart-Linearity-Technology (SLT)，可减少RF环境干扰，提供高线性和高增益。
品牌名称: AWINIC(艾为)
商品型号: AW15065DNR
商品编号: C5125897
商品封装: FCDFN-6L(0.7x1.1)
包装方式: 编带
商品毛重: 0.005克(g)

商品参数

商品概述

AW15065DNR是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器（LNA），适用于GPS、北斗、GLONASS、伽利略和 Compass 等系统。该器件在RFIN和RFOUT端集成了片上直流阻隔电容，可靠近天线放置，仅需一个外部输入匹配电感用于GPS L1频段，降低了组装复杂度和PCB面积，是一种经济高效的解决方案。 AW15065DNR采用专利智能线性技术（SLT），在1.5V至3.3V的宽电源电压范围内实现了超低噪声系数、高线性度和高增益。这些特性使AW15065DNR成为GNSS LNA的理想选择，它通过低噪声系数和高增益提高了灵敏度，凭借高线性度增强了对带外干扰信号的抗干扰能力，减少了前级滤波要求，从而降低了GNSS接收器的总体成本。 AW15065DNR采用小型无铅、符合RoHS标准的DFN 1.1 mm X 0.7 mm X 0.37 mm-6L封装。

商品特性

采用专利智能线性技术（SLT）减少RF环境干扰
超低电流 = 4mA
超低噪声系数（NF） = 0.60dB
高功率增益 = 18.5dB
高输入1dB压缩点 = -5.5dBm
GPS L1仅需一个输入匹配电感
RF输出针对GPS L1频段内部匹配至50欧姆
电源电压：1.5V至3.3V
工作频率：1550~1615MHz；1164~1215MHz
DFN 1.1 mmX0.7 mmX0.37 mm-6L封装
±2kV HBM ESD保护（包括RFIN和RFOUT引脚）

应用领域

智能手机、功能手机
平板电脑
个人导航设备
数码相机、数码摄像机
RF前端模块
完整的GPS芯片组模块
防盗保护（笔记本电脑、ATM机）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	1.5V~3.3V
	工作电流	4mA
	增益	18.5dB
	P1dB	-5.5dBm
	噪声系数	0.6dB

	属性	参数值
	工作温度	-40℃~+105℃
	频率	1.164GHz~1.215GHz；1.55GHz~1.615GHz
	输入回波损耗	13dB
	输出回波损耗	17dB
	IP3	0dBm
