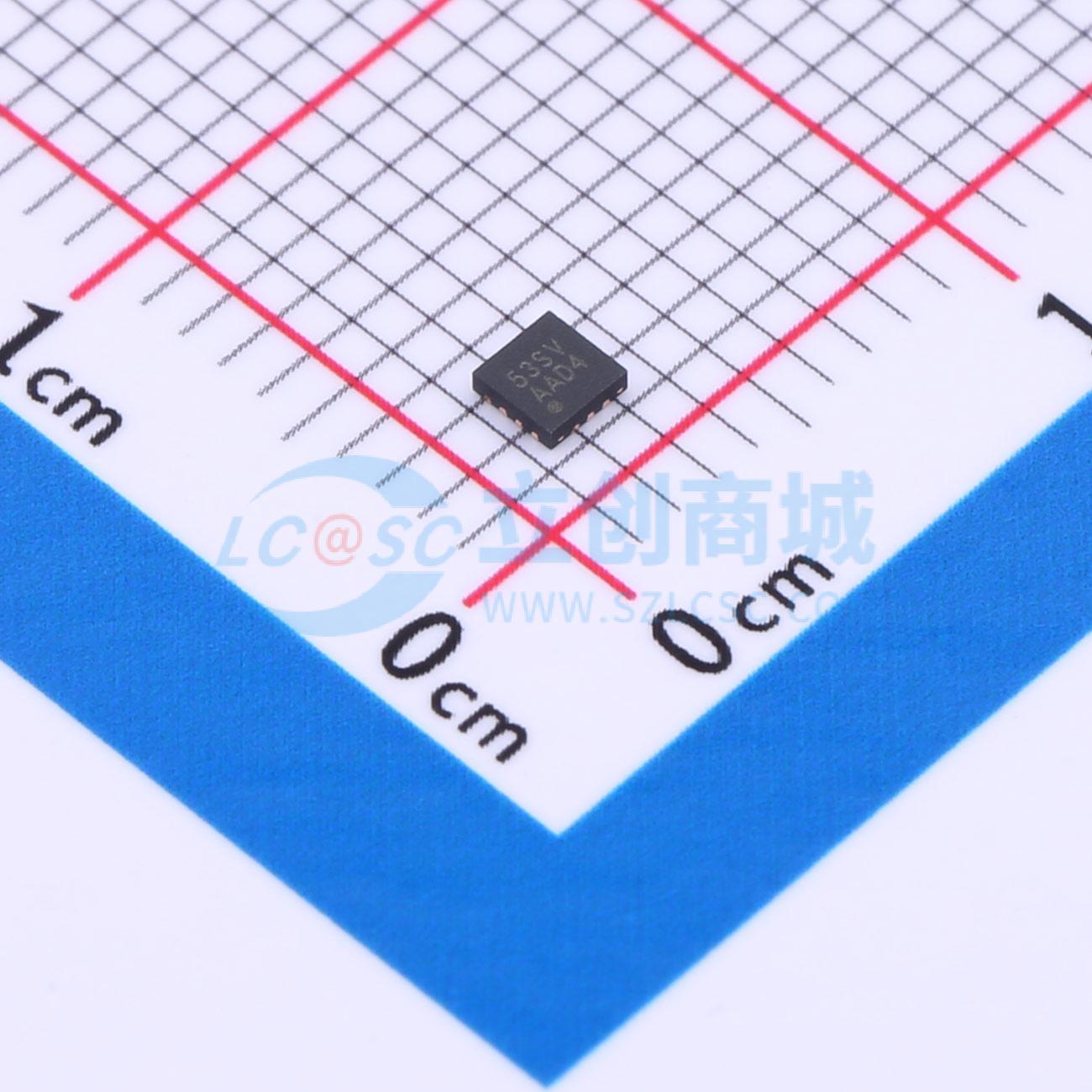

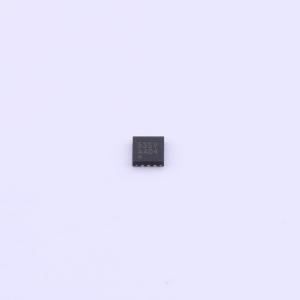

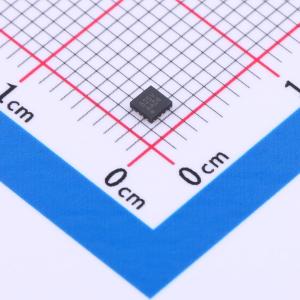

温馨提醒：图片仅供参考，商品以实物为准
AW13508QNR
AW13508QNR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW13508QNR
- 商品编号
- C5125903
- 商品封装
- WBQFN-14(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀八掷 | |
| 频率 | 100MHz~3.8GHz | |
| 隔离度 | 16dB | |
| 插入损耗 | 0.88dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 28dBm | |
| 工作电压 | 2.4V~3V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成控制逻辑 |
商品概述
AW13508是一款具有低插入损耗和高隔离度的SP8T开关。它可用于支持2G/3G/4G天线分集系统、数据卡和平板电脑中的频段切换和模式切换。AW13508完全兼容MIPI RFFE V2.1控制接口，并采用紧凑的2.0mm x 2.0mm、14引脚QFN封装。
商品特性
- 宽带频率范围：0.1至3.8 GHz
- 低插入损耗：典型值0.76dB @ 2.7 GHz
- 高隔离度：典型值24dB @ 2.7 GHz
- P0.1dB @ 28dBm
- MIPI RFFE V2.1接口
- 小型QFN 2.0mm x 2.0mm x 0.55mm - 14L封装
- 无需直流阻塞电容（除非外部直流电施加于射频端口）
应用领域
- 2G/3G/4G天线分集
- 蜂窝调制解调器、平板电脑和USB设备
- 其他射频前端模块
