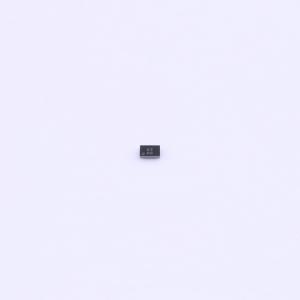

AW8601CSR

该产品是一款双向音圈电机驱动芯片，内置一个10位DAC。最大输出电流为±100 mA，工作电压范围为2.3 V至5 V。该产品通过I2C串行接口进行控制，其工作频率最高可达1 MHz。芯片的器件地址为0x18（7位地址0x0c），可由工厂更改。该产品包含VRC模式，允许对输出电流波形进行可编程配置，以最小化机械振动，并能适应不同类型的音圈电机。该产品包含上电复位电路和掉电功能。复位电路确保在电源上电时数字电路正常工作。在掉电模式下，电源电流消耗小于1 μA。该产品可用于移动相机、数码相机、摄像机、网络摄像头和运动相机中的自动对焦应用。该产品采用WLCSP 0.73 mm × 1.13 mm × 0.30 mm -6B封装。

• 2.3V至5V电源供电
• 用于自动对焦的VCM驱动器
• ±100 mA电流吸收能力
• 低静态电流
• 10位分辨率DAC
• 支持VRC模式
• 2线I2C串行接口，时钟速率最高1 MHz（支持1.8V接口）
• 掉电模式电流消耗小于1 μA
• 热关断保护
• 上电复位功能
• 小尺寸0.4 mm间距WLCSP封装，尺寸为0.73 mm × 1.13 mm × 0.30 mm - 6B

• 移动相机
• 数码相机
• 摄像机
• 安防相机
• 网络摄像头
• 微型电机
