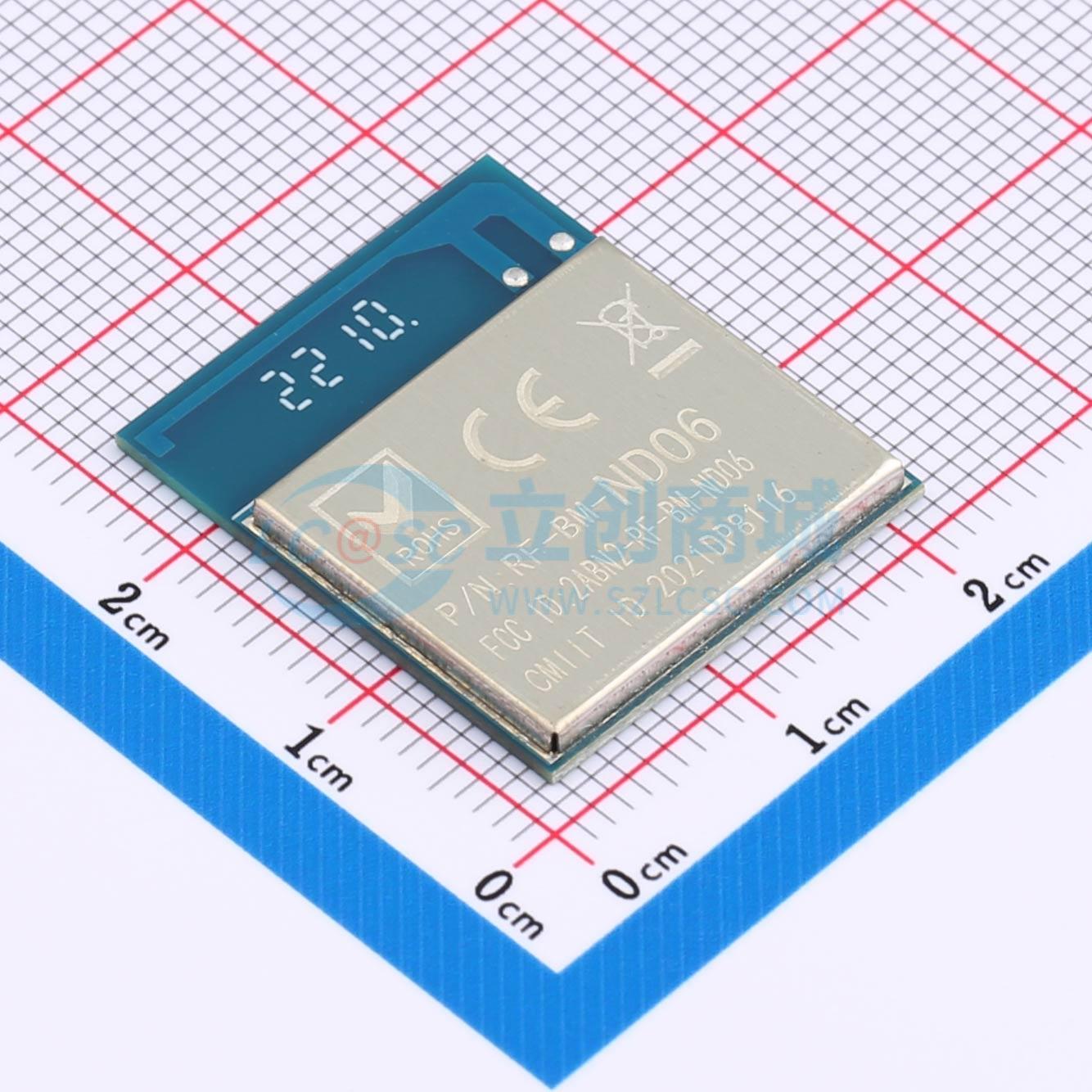

温馨提醒：图片仅供参考，商品以实物为准
RF-BM-ND06
nRF52840蓝牙模块 远距离 Mesh组网RF-BM-ND06
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- nRF52840全I/O引出蓝牙5.3模块，64 MHz ARM® Cortex®-M4F处理器，256 KB RAM，1 MB Flash，支持BLE 5.3, Proprietary, Thread,Zigbee, ANT, NFC, Matte
- 品牌名称
- RF-STAR(信驰达)
- 商品型号
- RF-BM-ND06
- 商品编号
- C5125838
- 商品封装
- SMD
- 包装方式
- 托盘
- 商品毛重
- 8.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | nRF52840芯片 | |
| 接口类型 | I2C；USB；SPI；GPIO | |
| 支持协议 | 蓝牙5.0；蓝牙4.2；蓝牙4.0 | |
| 发射功率 | 8dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 通讯距离 | 550m | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
低功耗蓝牙（BLE）射频模块，可广泛应用于短距离无线通信领域。具有功耗低、体积小、传输距离远、抗干扰能力强等特点。模块配备高性能倒 F 天线。 采用 NordicSemiconductor 的 nRF52840 作为核心处理器。模块运行在 2.4 GHz ISM band，GFSK 调制方式(高斯频移键控)，40 频道 2 MHz 的通道间隙，3 个固定的广播通道，37 个自适应自动跳频数据通道，物理层可以和经典蓝牙 RF 组合成双模设备，2 MHz 间隙能更好地防止相邻频道的干扰。宽输出功率调节 (-20 dBm~+8 dBm)，-96dBm 高增益接收灵敏度。 nRF52840 基于配备 1 MB flash + 256 KB RAM 的 32 位 ARM Cortex M4F CPU 而构建。具备丰富的模拟和数字周边产品，可以在无需 CPU 参与的情况下通过可编程周边产品互联 (PPI) 系统进行互动。灵活的 48 引脚 GPIO 映射方案可使 I/O (例如串行接口、PWM 和正弦解调器) 根据 PCB 需求指示映射到任何设备引脚。这可实现完全的设计灵活性及引脚位置和功能。 该款模块可用于开发基于蓝牙 4.0/4.2/5(BLE 低功耗蓝牙) 的消费类电子产品，手机外设产品等，为客户产品与智能移动设备通讯提供快速的 BLE 解决方案。
