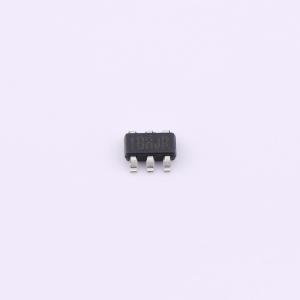

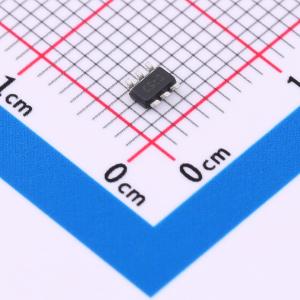

温馨提醒：图片仅供参考，商品以实物为准
MP6908AGJ-Z
无需辅助绕组的快速关断智能整流器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP6908A是一款低压降二极管仿真IC，与外部开关配合使用时，可在高效反激式转换器中替代肖特基二极管。MP6908A将外部同步整流 (SR) MOSFET的正向压降调节至约40mV，一旦电压变为负值，MOSFET就会关断。MP6908A可为具有潜在低输出电压的电池充电应用生成自身的电源电压。MP6908A还可在输出短路条件或高端SR配置下生成该电压。可编程振铃检测电路可防止MP6908A在不连续导通模式 (DCM) 和准谐振操作期间，因VDS振荡而误开启。MP6908A采用节省空间的TSOT23 - 6封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6908AGJ-Z
- 商品编号
- C5125849
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 非内置 | |
| 工作电压 | 4V~13V | |
| 开关频率 | 600kHz | |
| 模式支持 | CCM；QR；DCM |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 100uA | |
| 拉电流(IOH) | 500mA | |
| 灌电流(IOL) | 3A | |
| 导通时间 | 30ns | |
| 关断时间 | 25ns | |
| 关断延时 | 15ns |
商品概述
MP6908A是一款低压降二极管仿真IC，与外部开关配合使用时，可在高效反激式转换器中替代肖特基二极管。MP6908A将外部同步整流 (SR) MOSFET的正向压降调节至约40mV，一旦电压变为负值，MOSFET就会关断。 MP6908A可为具有潜在低输出电压的电池充电应用生成自身的电源电压。MP6908A还可在输出短路条件或高端SR配置下生成该电压。可编程振铃检测电路可防止MP6908A在不连续导通模式 (DCM) 和准谐振操作期间，因VDS振荡而误开启。 MP6908A采用节省空间的TSOT23 - 6封装。
商品特性
- 支持DCM、CCM、准谐振操作和有源钳位反激
- 支持高达600kHz的开关频率
- 宽输出范围，低至0V，无短路电流流过体二极管
- 高端或低端整流无需辅助绕组
- 振铃检测可防止在DCM和准谐振操作期间误开启
- 可与标准和逻辑电平SR MOSFET配合使用
- 符合能源之星标准
- 约30ns的快速关断和开启延迟
- 约100μA的静态电流
- 支持高端和低端整流
- 采用TSOT23 - 6封装
应用领域
- USB PD快速充电器
- 适配器
- 具有极低和/或可变输出电压的反激式电源
