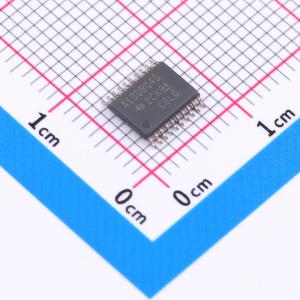

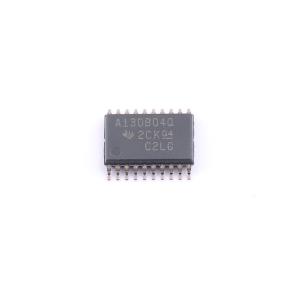

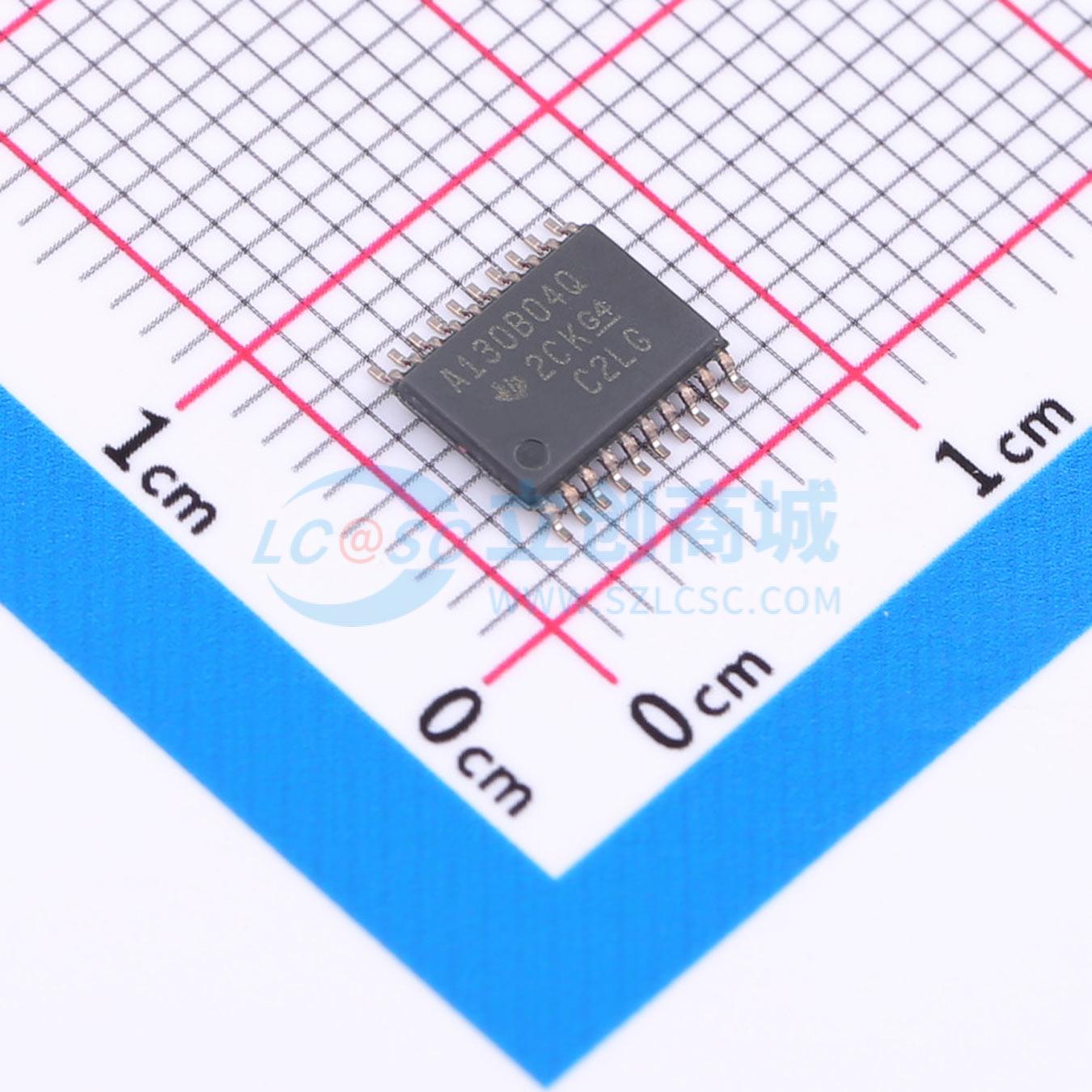

温馨提醒：图片仅供参考，商品以实物为准
ADS130B04QPWRQ1
4通道、同步采样、16位、△-∑ ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道、同步采样、16位、△-∑模数转换器(ADC)，具有宽动态范围、低功耗和缓冲模拟输入，非常适合用于汽车电池管理系统(BMS)。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS130B04QPWRQ1
- 商品编号
- C5125932
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.193718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 32kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 10LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 8.192MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 32kHz | |
| 静态电流 | 6.8mA | |
| 全量程范围(FSR) | 1.2V |
商品概述
ADS130B04-Q1 是一款 four 通道、同步采样、16 位、Δ-Σ 模数转换器 (ADC)，具有宽动态范围、低功耗和缓冲模拟输入，非常适合用于汽车电池管理系统 (BMS)。ADC 输入可以直接连接到分流电阻器以实现双向电池电流测量，连接到电阻分压器网络以实现高电压测量，或者连接到温度传感器（例如，热敏电阻或模拟输出温度传感器）。 单独 ADC 通道可以根据传感器输入进行独立配置。低噪声、可编程增益放大器 (PGA) 提供了从 1 到 128 的增益，以放大低电平信号。该器件采用全局斩波模式来去除随温度变化和时间推移而产生的温漂。 该器件集成了低漂移、1.2V 基准和高精度振荡器，减小了印刷电路板 (PCB) 面积。数据输入、数据输出和寄存器映射中可选的循环冗余校验 (CRC) 可以确保通信完整性。 完整的模拟前端 (AFE) 采用 20 引脚 TSSOP 封装，额定汽车级温度范围为 – 40°C 至 +125°C。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
- 提供功能安全
- 可帮助进行功能安全系统设计的文档
- 4 同步采样差分输入 ADC
- 可编程数据速率：高达 32kSPS
- 可编程增益: 高达 128
- 使用全局斩波模式来去除随温度变化和时间推移而产生的温漂
- 用于直接传感器连接的高阻抗模拟输入
- 集成的负电荷泵允许输入信号测量低于地电平
- 通道间串扰：-120dB
- 低漂移内部基准：1.2V
- 精密内部振荡器
- 用于通信和寄存器映射的 CRC
- 模拟和数字电源：2.7V 至 3.6V
- 低功耗：3.3V AVDD 和 DVDD 下为 5mW
应用领域
- 汽车电池管理系统 (BMS)
- 电动汽车充电站
- 能量存储系统 (ESS)
