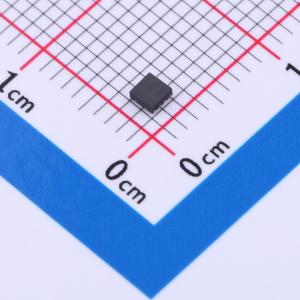

温馨提醒：图片仅供参考，商品以实物为准

AW8637CDNR

H桥直流电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW8637C 为相机、消费产品、玩具及其他低压或电池供电的运动控制应用提供了集成式电机驱动解决方案。该器件可驱动一个直流电机或其他类似螺线管的设备。输出驱动模块由配置成 H 桥的 N 沟道功率 MOSFET 组成，用于驱动电机绕组
品牌名称: AWINIC(艾为)
商品型号: AW8637CDNR
商品编号: C5125899
商品封装: WBDFN-8L(2x2)
包装方式: 编带
商品毛重: 0.019克(g)

商品参数

商品概述

AW8637C 为相机、消费产品、玩具及其他低压或电池供电的运动控制应用提供了集成式电机驱动解决方案。该器件可驱动一个直流电机或其他类似螺线管的设备。输出驱动模块由配置成 H 桥的 N 沟道功率 MOSFET 组成，用于驱动电机绕组。内部电荷泵可产生所需的栅极驱动电压。 AW8637C 可提供高达 1.1A 的输出电流。其电机电源电压范围为 0V 至 12V，器件电源电压范围为 1.8V 至 5.5V。 AW8637C 具备 PWM（PWM1 - PWM2）输入接口，与行业标准器件兼容。内部设有过流保护、短路保护、欠压锁定和过温保护等关断功能。

商品特性

驱动直流电机或其他负载
高端 + 低端导通电阻（Rdson HS + LS）：950mΩ
最大驱动电流 1.1A
电源电压范围：VDD 为 0V 至 12V，VCC 为 1.8V 至 5.5V
低功耗睡眠模式，最大睡眠电流 120nA
DFN 2mm X 2mm X 0.75mm - 8L 封装
短路保护
过温保护
欠压保护

应用领域

相机
数码单反相机镜头
消费产品
玩具
机器人
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-

	属性	参数值
	工作电压	1.8V~5.5V
	导通电阻	950mΩ
	静态电流(Iq)	120nA
	工作温度	-40℃~+85℃
