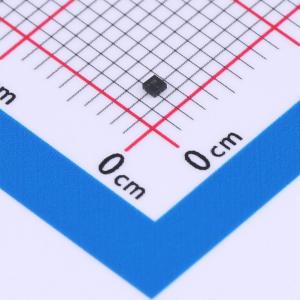

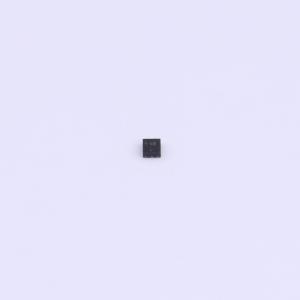

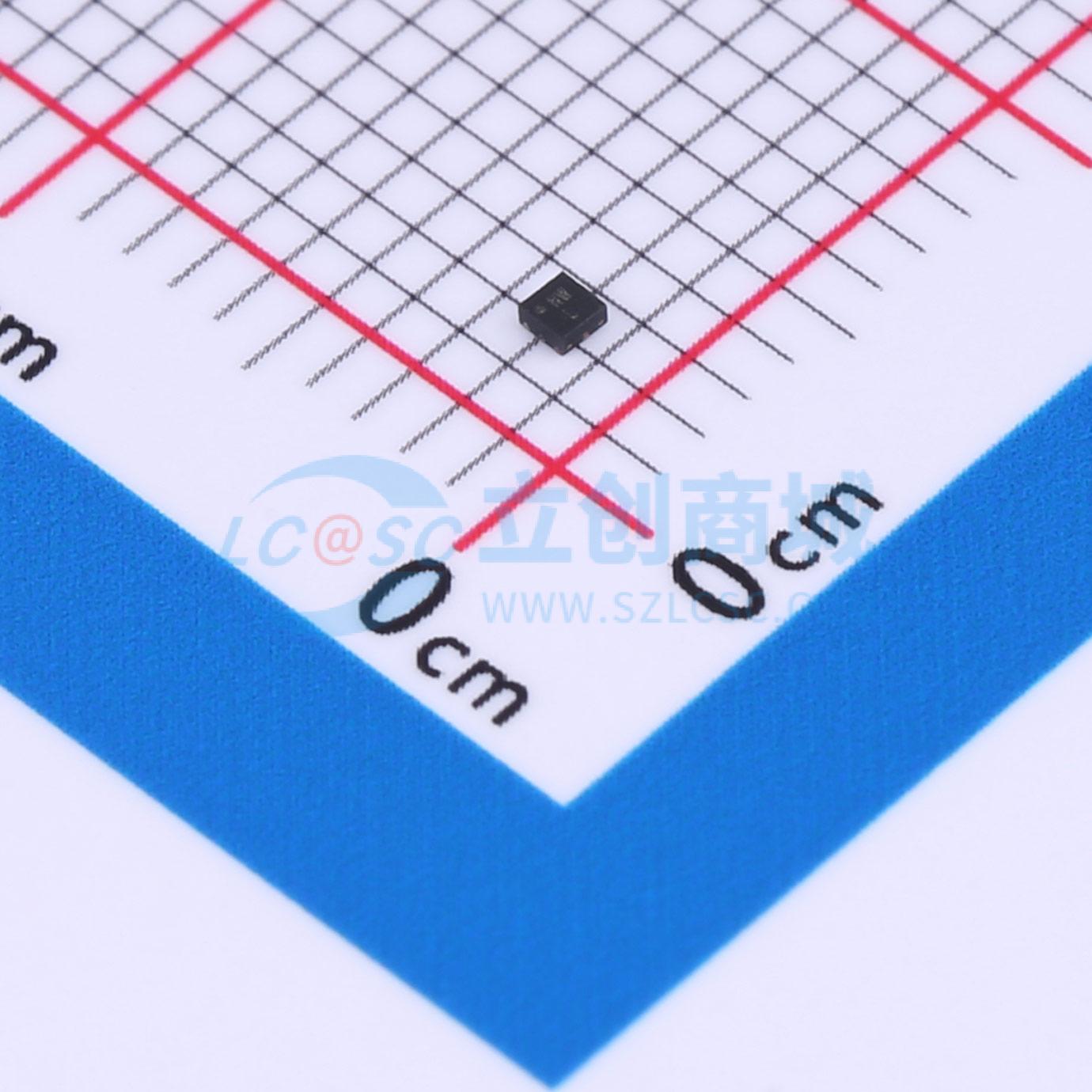

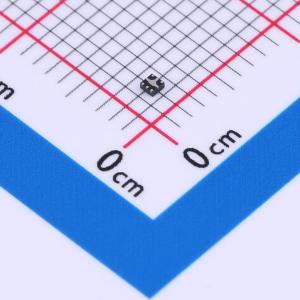

AW13102DNR

1.0 - 7.2GHz SPDT开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: AWINIC(艾为)
商品型号: AW13102DNR
商品编号: C5125901
商品封装: DFN-6(1x1)
包装方式: 编带
商品毛重: 0.006克(g)

商品参数

商品概述

AW13102DNR是一款基于绝缘体上硅技术的单刀双掷开关，在低供电电压下具备低插入损耗、高隔离度和高线性度。其内部端口采用对称设计，便于印刷电路板布线以及接收和发射信号的调整。模式切换通过通用输入输出引脚实现，具体可参考芯片框图中的控制逻辑。该器件集成了直流阻断电容，无需外接此类电容。AW13102DNR采用紧凑的DFN 1.0mm × 1.0mm × 0.45mm-6L封装。

商品特性

宽带频率范围：1.0 ~ 7.2 GHz
低插入损耗：典型值0.50dB @ 2.4 GHz
低插入损耗：典型值0.65dB @ 5.8 GHz
高隔离度：40 dB @ 5.8 GHz
高0.1dB压缩点：32 dBm
集成直流阻断电容
采用DFN 1.0mm × 1.0mm × 0.45mm-6L封装

应用领域

IEEE 802.11a/b/g/n/ac无线局域网网络
工业、科学和医疗频段无线电
无线局域网中继器
低功耗收发系统
智能手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	1GHz~7.2GHz
	隔离度	40dB
	插入损耗	1.05dB

	属性	参数值
	P1dB	32dBm
	工作电压	1.6V~3.6V
	工作温度	-40℃~+85℃
	功能特性	集成控制逻辑
