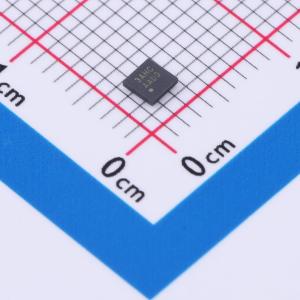

温馨提醒：图片仅供参考，商品以实物为准
AW35645FBR
数据通道2:1 MIPI开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是四数据通道MIPI D-PHY开关，也可配置为三数据通道MIPI C-PHY开关。 这是一款优化的10通道（5差分）单刀双掷开关，适用于高速应用。 设计用于方便多个符合MIPI标准的设备连接到单个CSI/DSI、C-PHY/D-PHY模块。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW35645FBR
- 商品编号
- C5125896
- 商品封装
- FCBGA-36B(2.4x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关-特殊用途 | |
| 应用 | MIPI | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 带宽 | 3.5GHz | |
| 工作电压 | 1.65V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 7.5Ω | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 1.5pF | |
| 传播延迟(tpd) | 100ps | |
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 1us |
商品概述
一款四数据通道MIPI D-PHY开关，也可配置为三数据通道MIPI C-PHY开关。 这款10通道单刀双掷开关针对高速MIPI应用进行了优化，旨在方便多个符合MIPI标准的设备连接到CSI或DSI模块。 采用FCBGA 2.4mmX2.4mmX0.6mm - 36B封装。
商品特性
- 10通道2:1开关
- 信号类型：MIPI、D-PHY和C-PHY
- 电源电压范围(VCC)：1.65V至5.0V
- 输入信号：0V至1.3V
- 导通电阻(RON)：典型值7.5Ω
- 导通电阻变化(ΔRON)：典型值0.2Ω
- 电源电流(ICC)：典型值17μA
- -3dB带宽：典型值3.5 GHz
- 低串扰：典型值−30 dB
- 低关断隔离：典型值−24 dB
- 导通电容(CON)：典型值1.5 pF
应用领域
- 智能手机
- 平板电脑
- 笔记本电脑
- 显示器
