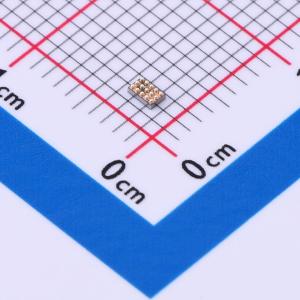

AW37501CSR

AW37501 专为智能手机和平板电脑中的TFT-LCD面板提供正负电源。该器件采用单电感方案，以提供较小的材料清单和最小的PCB解决方案尺寸。它集成了一个升压DC-DC转换器作为前级供电。LDO和负电荷泵（NCP）架构生成默认为+5.4V和-5.4V的双输出电压，这些电压可以通过I2C兼容接口进行编程。

该器件具有出色的线性和负载调节性能，以及负载瞬态响应。当IOUT>10mA时，其效率大于80%；当IOUT>40mA时，效率大于85%。输入电压范围为2.7V至5.5V，可以由单节电池（锂离子、镍锂、锂聚合物）供电。

• 输入电压：2.7V至5.5V
• 使用单电感实现双稳压输出
• 正输出电压范围：4.0V至6.0V（步进100mV）
• 负输出电压范围：-6.0V至-4.0V（步进100mV）
• 最大输出电流：100mA
• 在IOUT>10mA时综合效率>80%，在IOUT>40mA时综合效率>85%
• 出色的瞬态响应和线性调节±1.5%
• 输出电压精度
• 关断电流：1uA
• 欠压锁定和热关断
• WLCSP封装：1.27mm x 2.00mm x 0.625mm，15引脚，0.4mm间距

• TFT LCD 智能手机、平板电脑和笔记本电脑双电源供应应用
• AW37501 被设计为支持智能手机和平板电脑中主要驱动TFT-LCD面板的正/负电源。
