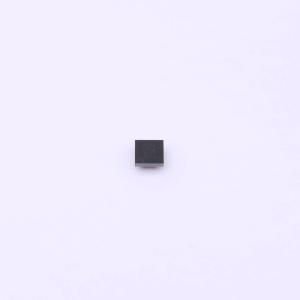

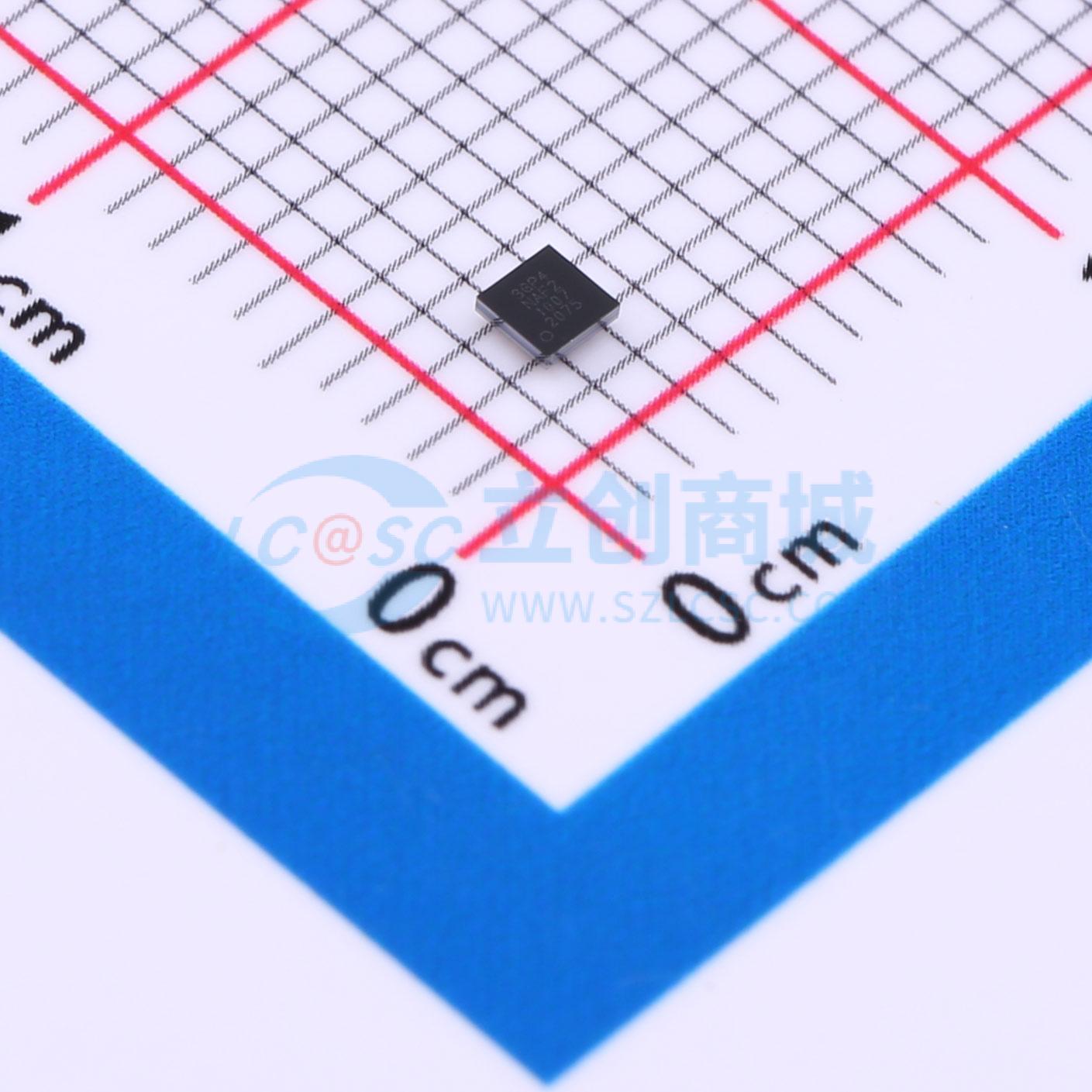

AW32001ECSR

AW32001E是一款高度集成的锂离子/锂聚合物电池线性充电器，具备系统电源路径管理功能。AW32001E的充电过程包括：预充电、快速充电和恒压调节。充电参数和工作模式可通过I2C接口进行编程。充电过程自动运行，在充电完成后，当电池电压降至VBAT_REGVRCH以下时会自动重新充电。 AW32001E适用于对空间要求苛刻的便携式应用。该芯片可从交流适配器或USB端口获取输入电源，为系统负载供电并为电池充电。同时，芯片通过限制从输入到系统以及从电池到系统的电流，提供系统短路保护功能。这些特性可有效保护电池或芯片免受损坏。输入电流限制、放电电流限制和安全定时器等参数可通过I2C接口进行编程。此外，还集成了输入过压保护、输入欠压锁定和输入裕量电压功能，以实现良好的输入源检测。 AW32001E将充电路径与系统电源分离，以实现电源管理功能。系统电源具有最高优先级，且不依赖于电池的存在。一旦输入出现功率受限的劣质适配器，AW32001E会首先降低充电电流。如果输入源仍无法满足系统负载需求，AW32001E将降低输入到系统的电流，以防止输入源电压被拉低。在这种情况下，如果系统电压比电池电压低30mV，电池到系统的供电路径将完全导通，为系统负载供电，即补充模式。

• 充电电压调节精度：±0.5%（0°C至50°C）
• 充电电流精度：±5%
• 具备过压保护，最大输入电压额定值为28V
• 最低 -5V输入电压保护
• 完整的充电过程，包括预充电、快速充电和恒压调节
• 通过兼容I2C接口实现可编程充电参数
• 可编程充电终止和自动再充电
• 宽范围快速充电电流：2mA~500mA
• 强大可靠的保护功能：VIN过压保护、电池过压保护、过流保护、反向漏电保护、短路保护、热保护、PCB过温保护
• BATFET控制，支持运输模式
• 系统复位功能
• 完全集成的电源路径管理
• 超低电池漏电流，支持运输模式

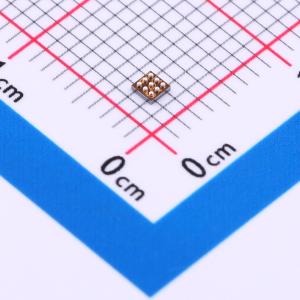

• WLCSP 1.68mm×1.68mm×0.63mm - 9B，0.5mm间距封装
• 7位从地址（A7~A1）为二进制1001001（0x49H）
• 通过IEC62368 - 1认证 - 文件编号BE - 37454

• 智能手持设备
• 可穿戴设备
• 智能手表
• 健身配件
