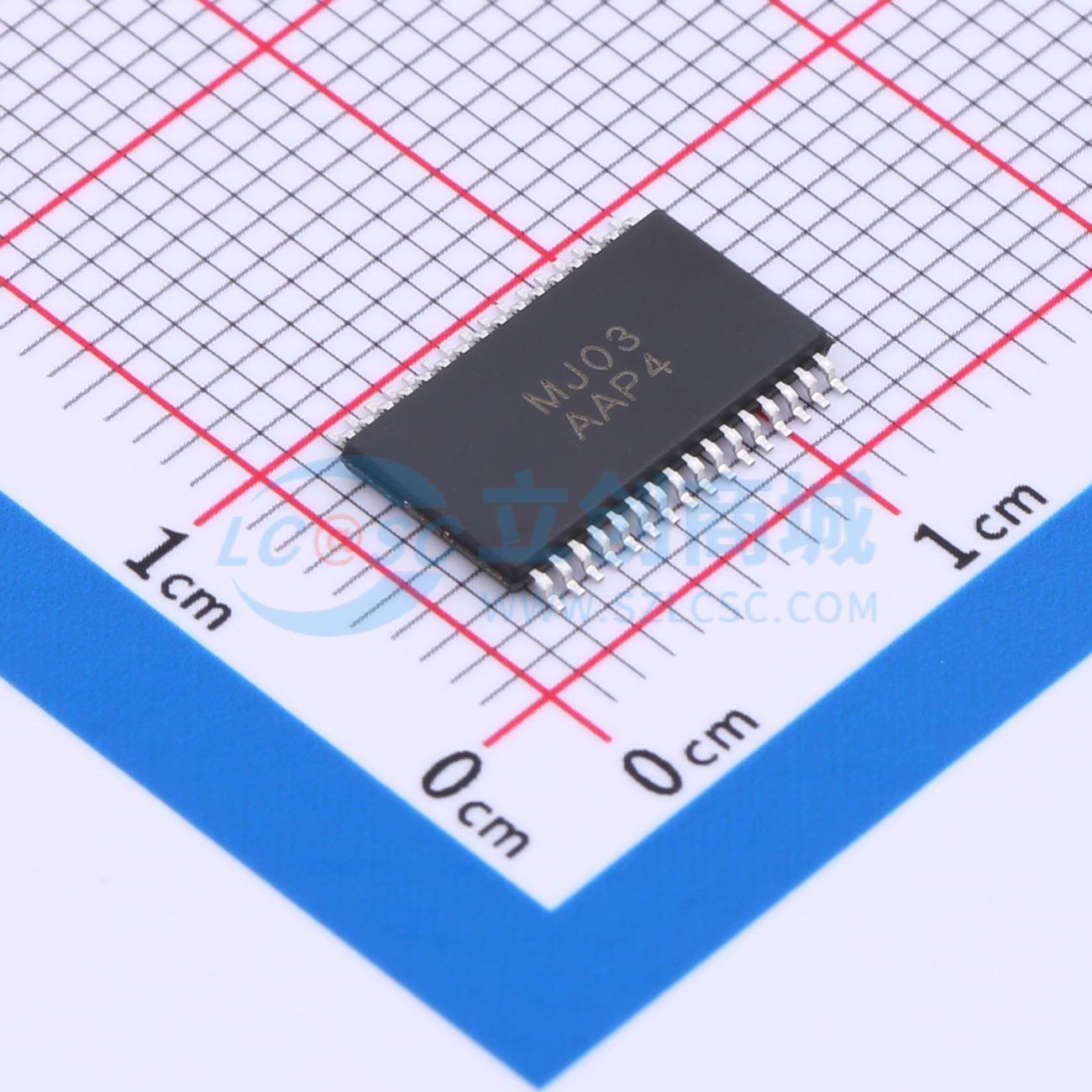

温馨提醒：图片仅供参考，商品以实物为准
AW83118TSR
30W、4.5V至26V、低静态功耗、高效立体声D类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW83118是一款立体声高效D类音频功率放大器，在PBTL模式下可驱动功率高达60W/4Ω的扬声器。在双层PCB上，无需散热片即可实现2×30W/8Ω的输出。在低损耗模式下，它的静态电流较低，可延长条形音箱和消费类音频应用中的音频播放时间，并改善热性能
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW83118TSR
- 商品编号
- C5125884
- 商品封装
- ETSSOP-32(11x8.1mm)
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 30W×2@8Ω；60W×1@4Ω | |
| 工作电压 | 4.5V~26V | |
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 17mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 102dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | 94% | |
| 输入通道数 | 2对差分输入 |
商品概述
AW83118 是一款立体声高效 D 类音频功率放大器，可在 PBTL 模式下驱动功率高达 60W/4Ω 的扬声器。在双层 PCB 上无需散热片即可实现 2×30W/8Ω 的输出。在低损耗模式下，它的静态电流较低，可延长条形音箱和消费类音频应用中的音频播放时间并改善散热性能。 AW83118 先进的振荡器/PLL 电路采用多开关频率选项以避免 AM 干扰；结合主/从模式选项，可实现多个设备的同步。 AW83118 内置过压、欠压保护、直流保护、热保护和短路保护，可有效防止其损坏。 AW83118 采用 ETSSOP 11mm×8.1mm 32L 封装。 AW83118 器件是一款高效且高度集成的 D 类音频放大器。该放大器设计用于在 PBTL 模式下驱动 60W/4Ω 扬声器，在 4.5~26V PVCC 电源电压下的双通道 BTL 模式下驱动 2×30W/8Ω 扬声器。
商品特性
- 宽电压范围：4.5V - 26V
- 输出功率：BTL 模式：2×30W@8Ω，24V，THD+N<1%；PBTL 模式：1×60W@4Ω，24V，THD+N<1%
- 低 THD+N：1W、1kHz 输入、8Ω 负载时为 0.03%
- 低损耗模式下静态电流为 17mA
- 整体效率高达 94%
- 多开关频率避免 AM 干扰
- 主/从同步
- 最高 1.2MHz 开关频率
- 可编程功率限制
- 支持扩频以增强 EMI 性能
- 支持并联 BTL 模式和单声道模式
- 集成自保护功能：过压、欠压、过温、直流检测和短路保护
- ETSSOP 11mm×8.1mm - 32L 封装
应用领域
- 条形音箱
- 汽车售后市场
- CRT 电视
- 消费类音频应用
