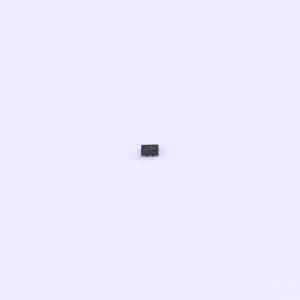

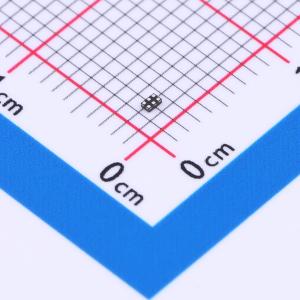

温馨提醒：图片仅供参考，商品以实物为准

AW15045FDR

全球导航卫星系统超低噪声放大器

描述: AW15045FDR是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器，支持GPS、北斗、GLONASS、Galileo和Compass。具有超低噪声系数、高增益和高线性度。内置DC阻断电容，减少外部匹配元件数量，降低PCB面积和成本。
品牌名称: AWINIC(艾为)
商品型号: AW15045FDR
商品编号: C5125885
商品封装: FCDFN-6L(0.7x1.1)
包装方式: 编带
商品毛重: 0.004克(g)

商品参数

商品概述

AW15045FDR是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器（LNA），适用于GPS、北斗、GLONASS、伽利略和 Compass等系统。该放大器在RFIN和RFOUT端集成了片上隔直电容，可靠近天线放置，仅需一个外部输入匹配电感，降低了组装复杂度和PCB面积，是一种经济高效的解决方案。 AW15045FDR采用专利智能线性技术（SLT），在1.5V至3.3V的宽电源电压范围内实现了超低噪声系数、高线性度和高增益。这些特性使AW15045FDR成为GNSS LNA的理想选择，它通过低噪声系数和高增益提高了灵敏度，凭借高线性度增强了对带外干扰信号的抗干扰能力，减少了前级滤波要求，从而降低了GNSS接收器的总体成本。 AW15045FDR采用无铅、符合RoHS标准的1.1mm×0.7mm×0.37mm 6引脚FCDFN封装。

商品特性

采用专利智能线性技术（SLT）减少RF环境干扰
超低噪声系数（NF） = 0.55dB
高功率增益 = 18dB
高线性度IIP3oob ≥ 0dBm
高输入1dB压缩点 = -9.5dBm
GPS L1仅需一个输入匹配电感
RF输出针对GPS L1内部匹配至50欧姆
电源电压：1.5V至3.3V
工作频率：1550~1615MHz；1164~1215MHz
FCDFN-6L封装：1.1mm×0.7mm×0.37mm
2000V HBM ESD保护（包括RFIN和RFOUT引脚）

应用领域

智能手机、功能手机
平板电脑
个人导航设备
数码相机、数码摄像机
RF前端模块
完整的GPS芯片组模块
防盗保护（笔记本电脑、ATM机）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	1.5V~3.3V
	工作电流	8mA
	增益	15.5dB
	P1dB	-9.5dBm
	噪声系数	0.55dB

	属性	参数值
	工作温度	-40℃~+85℃
	频率	1.164GHz~1.215GHz；1.55GHz~1.615GHz
	输入回波损耗	12dB
	输出回波损耗	14dB
	IP3	8.7dBm
