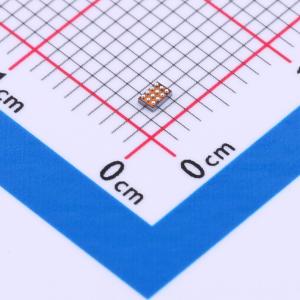

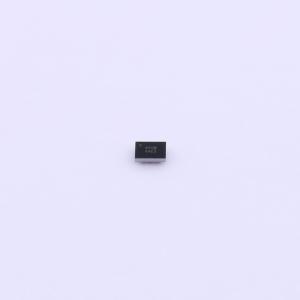

温馨提醒：图片仅供参考，商品以实物为准

AW32405CSR

具备浪涌保护功能的过压保护负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW32405过压保护（OVP）负载开关具备浪涌保护功能，其内部钳位电路可保护器件免受高达±100V的浪涌电压影响。AW32405采用超低导通电阻（Rdson）的n沟道FET负载开关，典型值仅为13mΩ。当输入电压超过过压保护阈值时，开关会迅速关断，以防止受保护的下游器件受损
品牌名称: AWINIC(艾为)
商品型号: AW32405CSR
商品编号: C5125886
商品封装: WLCSP-12B(1.2x1.8)
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

AW32405过压保护负载开关具有浪涌保护功能，内部箝位电路可保护设备免受高达±100V的浪涌电压影响。AW32405采用超低13mΩ（典型值）Rdson nFET负载开关。当输入电压超过OVP阈值时，开关会迅速关闭以防止对下游受保护设备造成损坏。IN引脚能够承受高达35VDC的故障电压。默认的OVP阈值为6.8V，通过外部OVLO引脚可以将OVP阈值从4V调整到20V。该设备具有开漏输出ACOK：当VIN_UVLO < VIN < VIN_OVLO且开关开启时，ACOK会被拉低以指示良好的电源输入，否则处于高阻态。该设备还具有过温保护功能，以防止损坏。

应用领域

智能手机
平板电脑
充电端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	输入控制逻辑	低电平有效
	最大连续电流	6A

	属性	参数值
	工作电压	3V~28V
	导通电阻	13mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过压保护(OVP)
