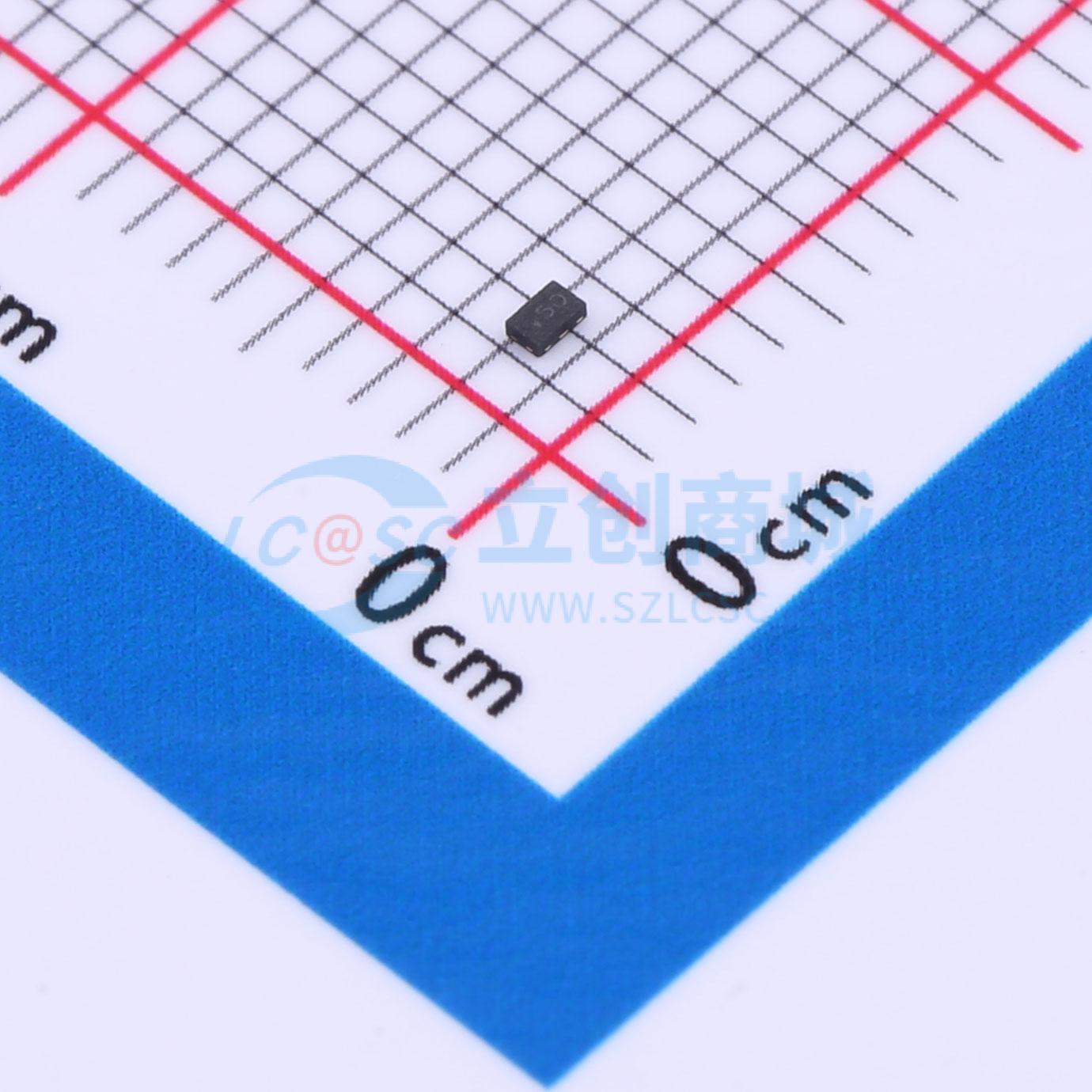

温馨提醒：图片仅供参考，商品以实物为准

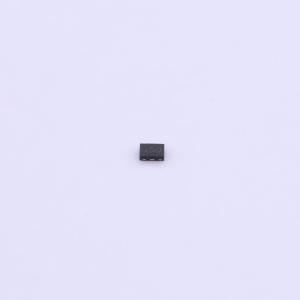

AW15145DNR
全球导航卫星系统超低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW15145DNR是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器，具有专利的智能线性技术（SLT）。它具有超低电流、超低噪声系数、高增益和高输入1dB压缩点等特性。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW15145DNR
- 商品编号
- C5125882
- 商品封装
- FCDFN-6L(0.7x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.5V~3.3V | |
| 工作电流 | 7.8mA | |
| 增益 | 19dB | |
| P1dB | -10.5dBm | |
| 噪声系数 | 0.75dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.164GHz~1.215GHz；1.55GHz~1.615GHz | |
| 输入回波损耗 | 10dB | |
| 输出回波损耗 | 18dB | |
| IP3 | -1dBm |
商品概述
AW15145DNR是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器（LNA），适用于GPS、北斗、GLONASS、伽利略和 Compass等系统。该放大器在RFIN和RFOUT端集成了片上隔直电容，可靠近天线放置，仅需一个外部输入匹配电感即可用于GPS L1频段，从而降低了组装复杂度和PCB面积，实现了高性价比解决方案。 AW15145DNR采用专利智能线性技术（SLT），在1.5V至3.3V的宽电源电压范围内，实现了超低噪声系数、高线性度和高增益。这些特性使AW15145DNR成为GNSS LNA的理想选择，它通过低噪声系数和高增益提高了灵敏度，凭借高线性度增强了对带外干扰信号的抗干扰能力，降低了前级滤波要求，进而降低了GNSS接收器的总体成本。 AW15145DNR采用无铅、符合RoHS标准的DFN 1.1 mm X 0.7 mm X 0.37 mm-6L小型封装。
商品特性
- 采用专利智能线性技术（SLT），降低RF环境干扰
- 超低电流 = 7.8 mA
- 超低噪声系数（NF） = 0.75 dB
- 高功率增益 = 19 dB
- 高输入1dB压缩点 = -10.5 dBm
- GPS L1仅需一个输入匹配电感
- RF输出针对GPS L1频段内部匹配至50欧姆
- 电源电压：1.5V至3.3V
- 工作频率：1550~1615 MHz；1164~1215 MHz
- DFN 1.1 mmX0.7 mmX0.37 mm-6L封装
- ±3 kV HBM ESD保护（包括RFIN和RFOUT引脚）
应用领域
- 智能手机、功能手机
- 平板电脑
- 个人导航设备
- 数码相机、数码摄像机
- RF前端模块
- 完整的GPS芯片组模块
- 防盗保护（笔记本电脑、ATM机）
