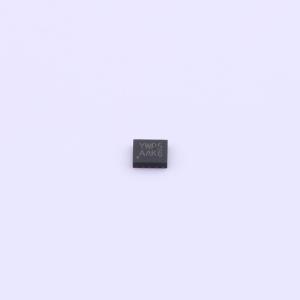

AW96105DNR
5通道电容式触摸和接近控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW96105DNR
- 商品编号
- C5125883
- 商品封装
- WBDFN-10(1.8x2.1)
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 5 | |
| 功能特性 | 接近检测；集成ADC；自动灵敏度校准；电容式触摸 | |
| 工作电压 | 1.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 26uA | |
| 工作温度 | -25℃~+85℃ | |
| 待机电流 | 4uA | |
| 静电保护电压 | 4kV |
商品概述
AW96105是一款五通道低功耗电容式触摸与接近感应控制器。每个通道均可独立配置为传感器输入或屏蔽电极输出。该器件采用先进的自电容传感技术，支持每通道高达220pF的寄生电容补偿。得益于其高分辨率ADC，可检测的最小电容值低至4aF。AW96105集成了一颗低功耗微控制器，通过执行ROM中的算法程序，能够执行信号滤波、基线计算、环境漂移自动补偿、射频噪声抑制、接近判断等基本操作。可配置一个或两个传感器通道作为参考通道。参考通道与内部温度传感器可用于校正检测结果。借助自动校准功能，该器件能够跟踪缓慢的环境变化（如温度、湿度等），并维持高性能运行。
商品特性
- 五通道电容传感
- 采用自电容传感技术
- 具备自动校准功能
- 电容分辨率低至4aF
- 寄生电容补偿范围：0~220pF
- 每通道独立配置
- 400kHz I²C接口
- 默认地址：0x12
- 可通过CS2引脚修改地址
- 外部中断引脚，开漏输出
- 内置欠压复位功能
- 低功耗
- 工作模式电流：26uA
- 休眠模式电流：9uA
- 深度睡眠模式电流：4uA
- 电源电压范围：1.7V~3.6V
- 工作温度范围：-25℃ ~ 85℃
- 封装类型：DFN，尺寸2.1mm × 1.8mm × 0.55mm - 10L
应用领域
- 手机
- 可穿戴设备
