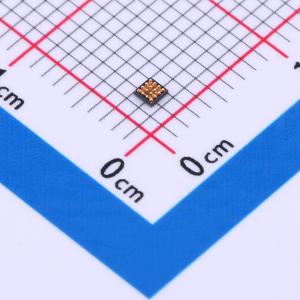

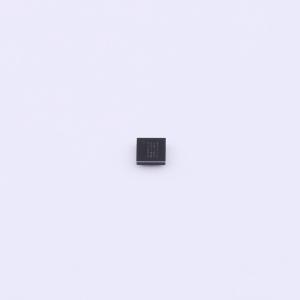

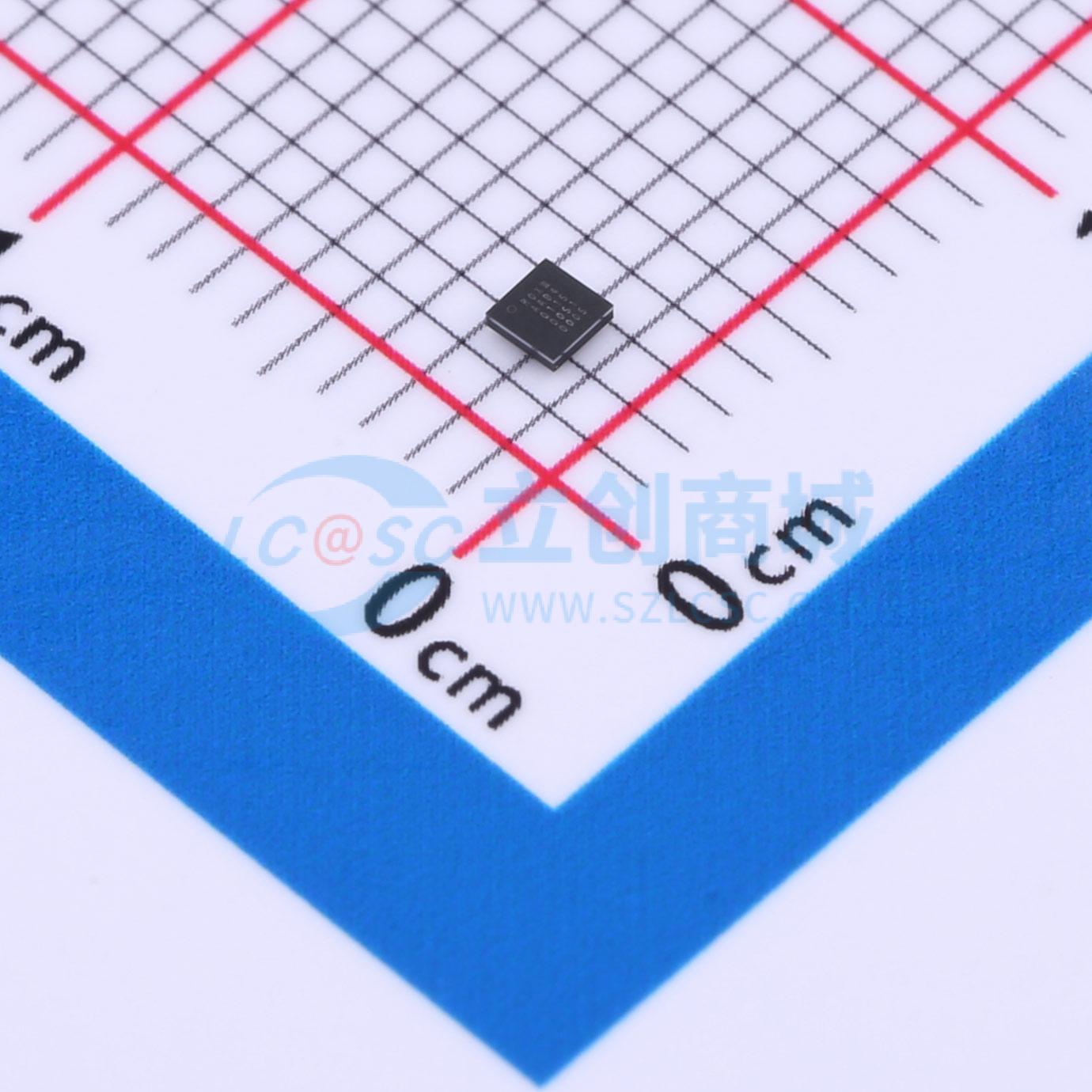

AW35206FOR

具备压摆率控制功能的 2A 六路负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW35206是一款具有用户可编程特性的6通道、低导通电阻（RON）负载开关。该器件集成了六个P沟道MOSFET，可在1.2V至5.5V的输入电压范围内工作，而系统的电源电压范围为1.5V至5.5V。所有负载开关均通过I2C总线进行控制，这使得它能与通用输入输出（GPIO）有限的处理器配合使用
品牌名称: AWINIC(艾为)
商品型号: AW35206FOR
商品编号: C5125877
商品封装: FOWLP-16(1.5x1.5)
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

一款具有用户可编程特性的6通道、低导通电阻（RON）负载开关。该器件集成了六个P沟道MOSFET，可在1.2V至5.5V的输入电压范围内工作。而系统的电源电压范围为1.5V至5.5V。所有负载开关均通过I²C总线进行控制，这使得它能够与通用输入输出（GPIO）有限的处理器配合使用。输出电压的上升时间可编程，以避免浪涌电流。每个输出都集成了一个快速输出放电（QOD）功能模块，可通过I²C总线禁用。此外，每个负载开关都具备在输出电压高于输入电压时切断电流的能力，为降低静态电流，该功能也可禁用。当VINX > 1.8V时，单个开关支持的最大电流为2A。该器件采用扇出型晶圆级封装（FOWLP，间距0.35mm），可在-40℃至85℃的自由空气温度范围内工作。

商品特性

集成6个P沟道MOSFET
电源电压：1.5V至5.5V
输入电压：1.2V至5.5V
典型导通电阻RON（VVSYS = 1.8V）：VINX = 5.0V时，RON = 56mΩ；VINX = 3.3V时，RON = 71mΩ；VINX = 1.8V时，RON = 122mΩ
超低静态电流和关断电流
I²C配置（每通道）：开/关控制和电源排序
可编程压摆率控制（4种选项）
可选快速输出放电（QOD）
可选反向电流阻断
当VINX > 1.8V时，最大连续电流为2A
FOWLP 1.50mm x 1.50mm x 0.495mm - 16B封装

应用领域

智能手机和平板电脑
便携式和可穿戴设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	6
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	1.2V~5.5V
	导通电阻	56mΩ
	工作温度	-40℃~+85℃
