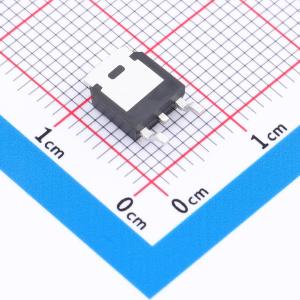

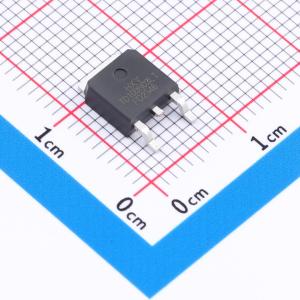

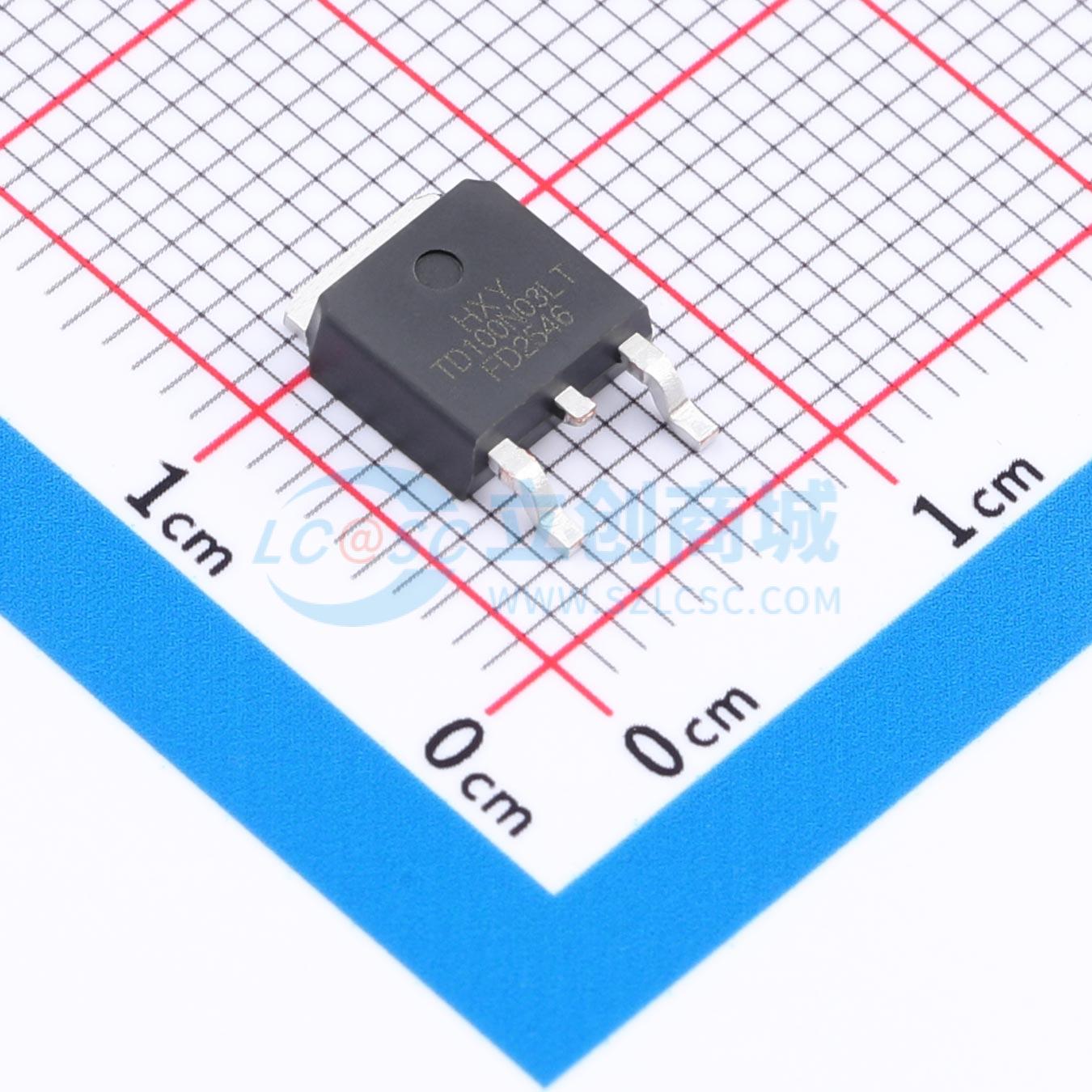

STD100N03LT4-HXY
STD100N03LT4-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET支持100A的连续漏极电流，最大漏源电压为30V，导通电阻低至3.8毫欧。凭借其低导通电阻和高电流承载能力，器件在大功率开关应用中可显著降低导通损耗与发热。适用于高频开关电源、电机驱动、电池保护电路及高效率功率转换系统等场合，能够在紧凑布局下维持良好的热性能与电气稳定性。
- 商品型号
- STD100N03LT4-HXY
- 商品编号
- C53263247
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.414克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.8mΩ@10V | |
| 耗散功率(Pd) | 53W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 20nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.295nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 267pF | |
| 栅极电压(Vgs) | ±20V |
