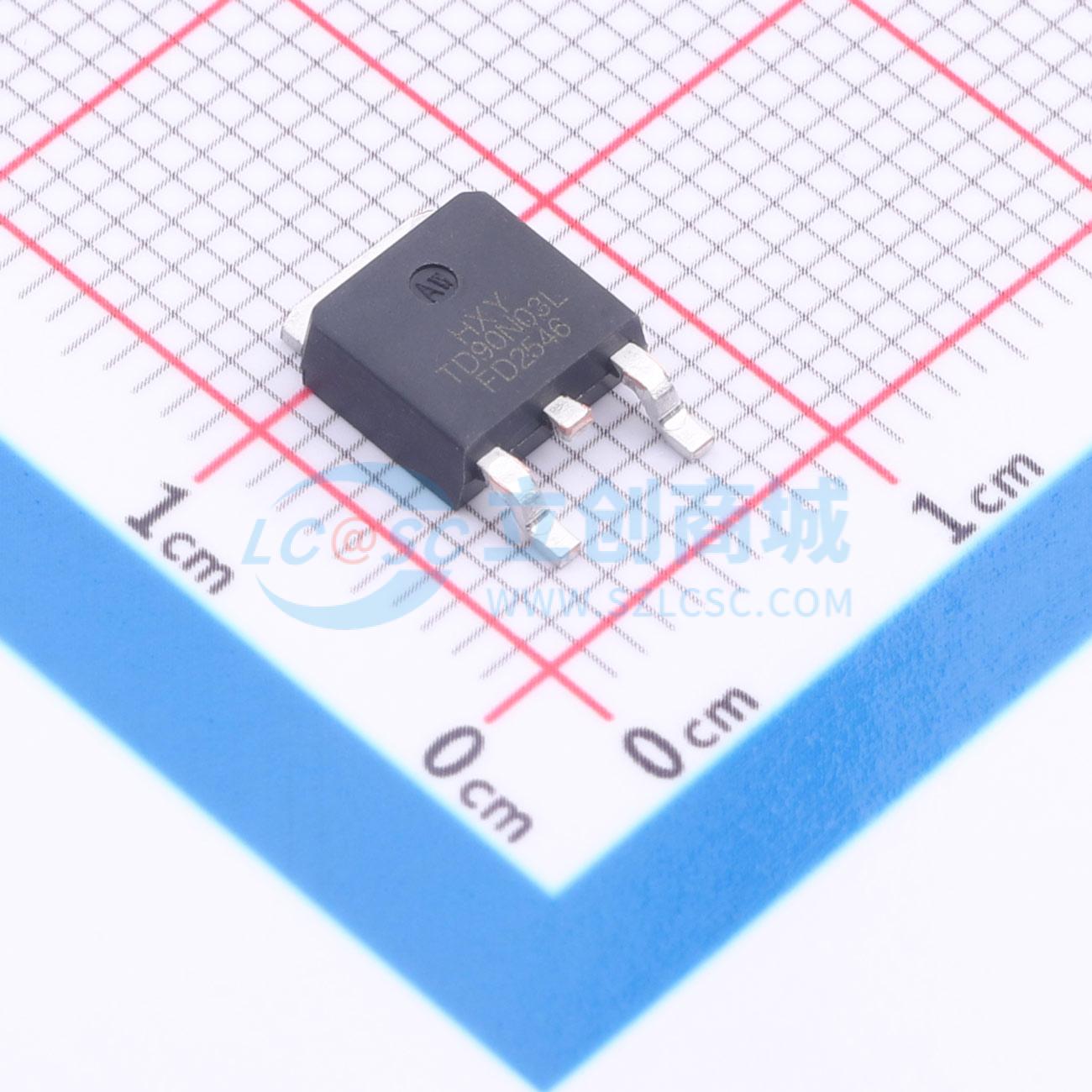

温馨提醒：图片仅供参考，商品以实物为准

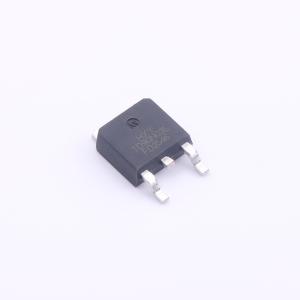

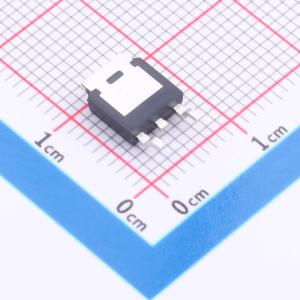

STD90N03L-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET具备80A的连续漏极电流和30V的最大漏源电压，导通电阻为5毫欧，在高电流应用中可有效降低导通损耗。其电气特性适合用于高频开关场合，能够维持较低的温升与能量损耗。典型应用场景包括开关电源、电机控制、电池管理系统及各类高效能电力电子装置，尤其适用于对体积和效率有较高要求的设计。
- 商品型号
- STD90N03L-HXY
- 商品编号
- C53263246
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.379克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 54W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 11.1nC@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.16nF | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 200pF | |
| 栅极电压(Vgs) | ±20V |
