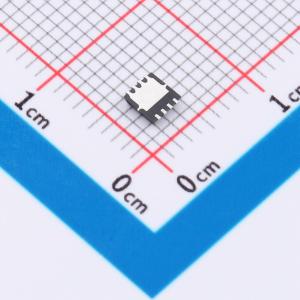

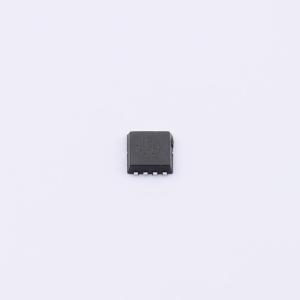

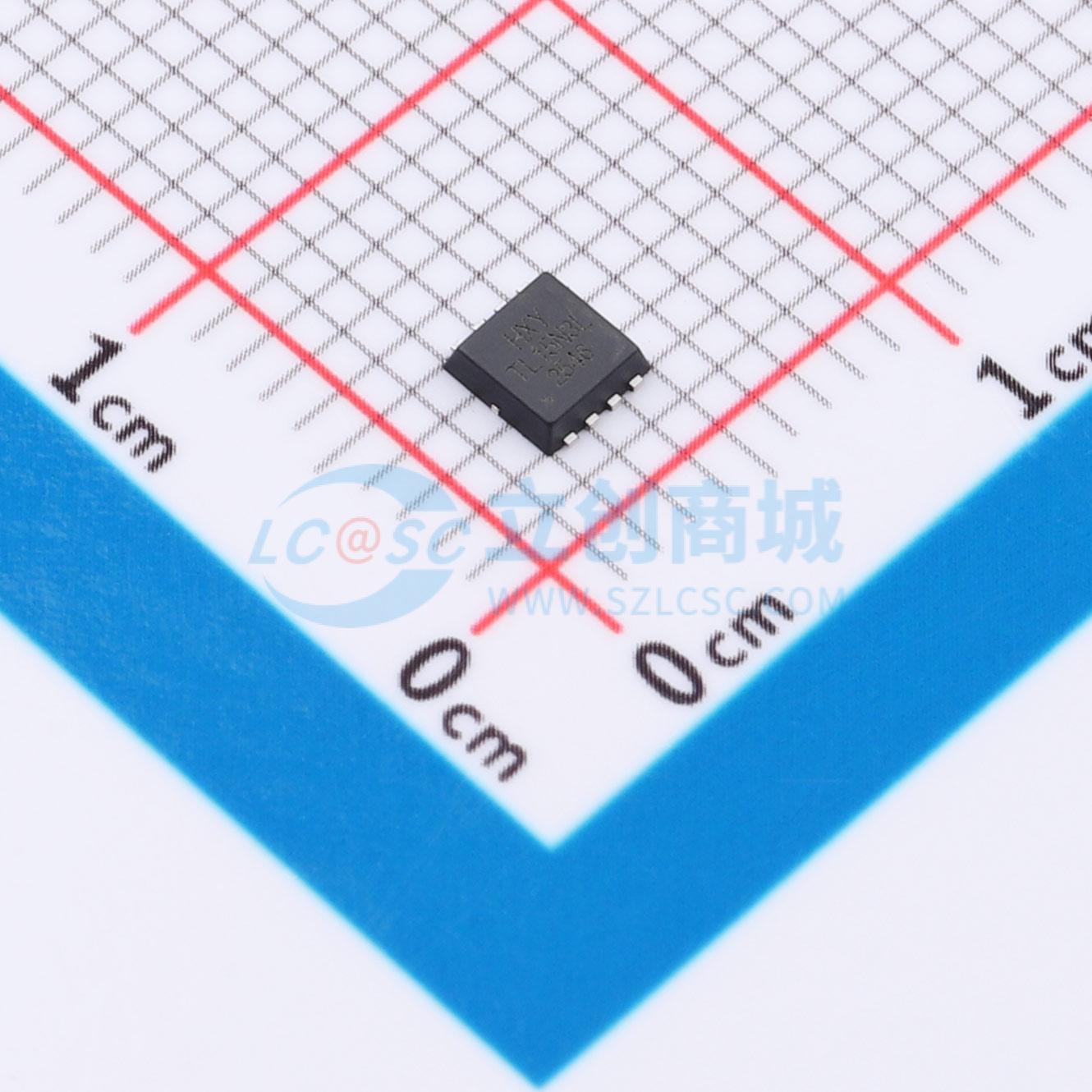

温馨提醒：图片仅供参考，商品以实物为准
STL15N3LLH5-HXY
STL15N3LLH5-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有55A的连续漏极电流（ID）、30V的漏源击穿电压（VDSS）、4.7毫欧的导通电阻（RDS(ON)）以及20V的最大栅源电压（VGS）。其较低的导通电阻有助于减小导通状态下的功率损耗，提升系统效率。器件适用于对电流承载能力和开关性能有较高要求的电源管理、电池供电设备及高效能电子系统中的功率控制环节。
- 商品型号
- STL15N3LLH5-HXY
- 商品编号
- C53263245
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 4.7mΩ@10V | |
| 耗散功率(Pd) | 62.5W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 31.6nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 3.075nF | |
| 反向传输电容(Crss) | 315pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 400pF | |
| 栅极电压(Vgs) | ±20V |
