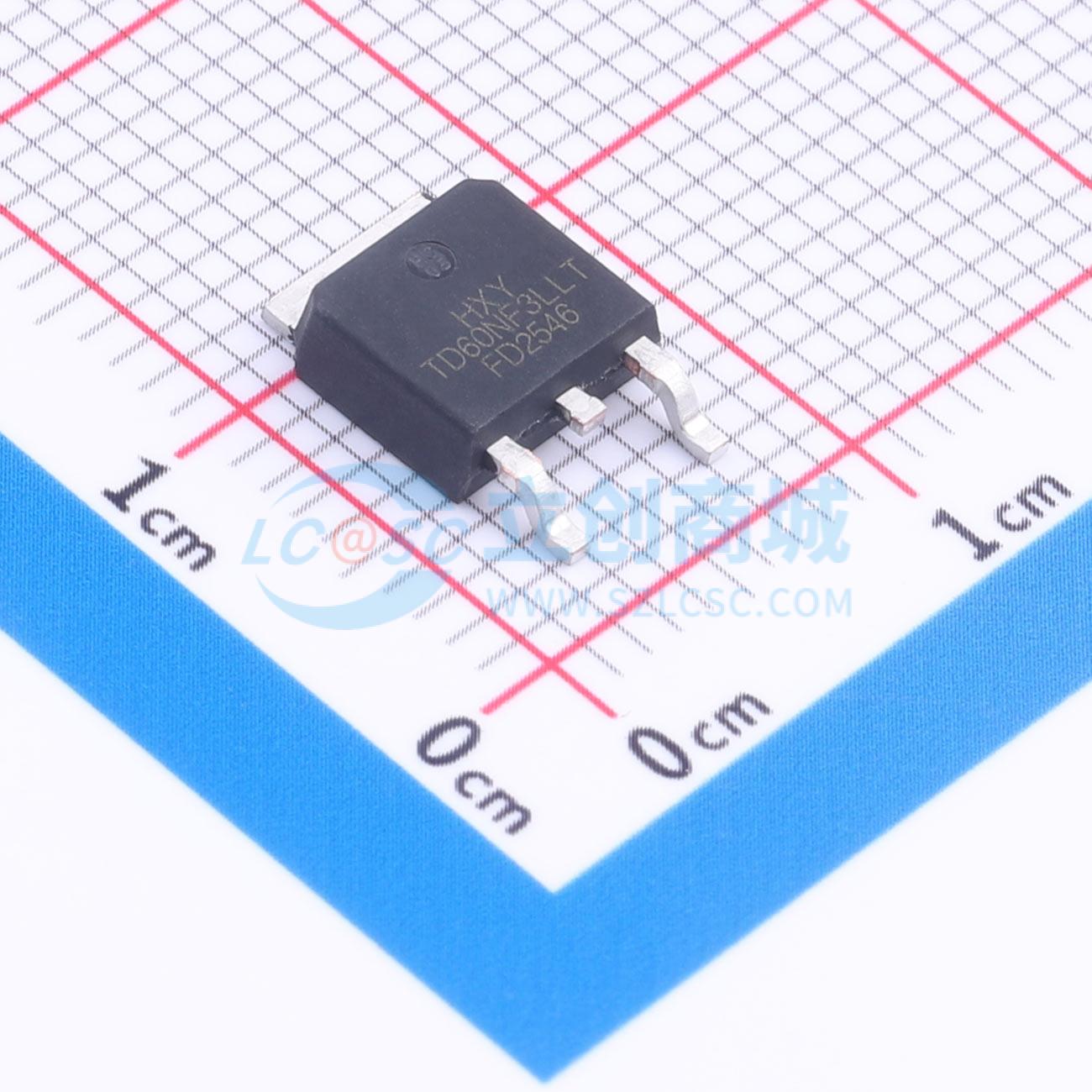

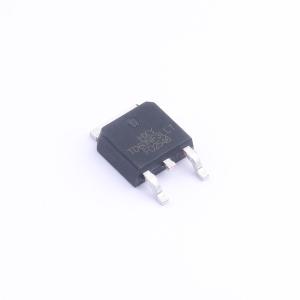

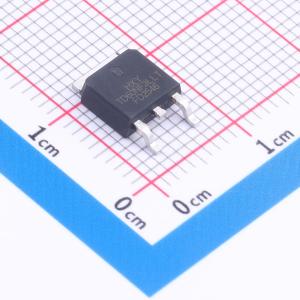

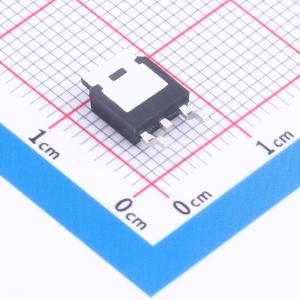

STD60NF3LLT4-HXY
STD60NF3LLT4-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET具有60A的连续漏极电流和30V的漏源击穿电压，导通电阻为7毫欧，在常规驱动电压下可实现高效导通。其电气特性适合用于中等功率的电源管理、电池保护电路以及高频开关应用。较低的导通电阻有助于控制温升并提升系统能效，适用于对体积和热性能有一定要求的电子设备中的功率开关或同步整流功能。
- 商品型号
- STD60NF3LLT4-HXY
- 商品编号
- C53263237
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 41W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.317nF | |
| 反向传输电容(Crss) | 131pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 163pF |
