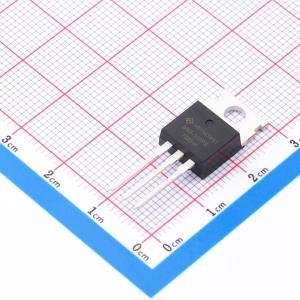

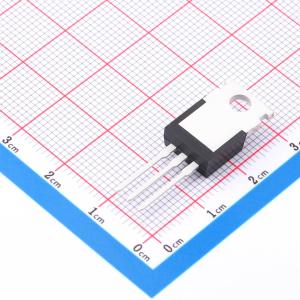

温馨提醒：图片仅供参考，商品以实物为准
PSMN9R5-100PS-HXY
N-SGT增强型MOSFET，具备低导通电阻、低栅极电荷、快速开关和出色雪崩特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET具有70A的连续漏极电流能力，最大漏源电压为100V，导通电阻低至8.5毫欧，在栅源电压不超过20V的条件下稳定工作。其低导通电阻有助于减少导通损耗，提升整体效率，适用于对功率密度和热性能有较高要求的电源转换、电机驱动及高频开关等应用场景。器件结构优化了开关特性，在保持高可靠性的同时，支持快速切换操作，满足多种电子系统中对高效能功率开关的需求。
- 商品型号
- PSMN9R5-100PS-HXY
- 商品编号
- C53262951
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 3.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 8.5mΩ@10V | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 31.3nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.368nF | |
| 反向传输电容(Crss) | 12.9pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 451pF | |
| 栅极电压(Vgs) | ±20V |
