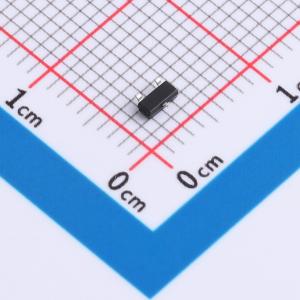

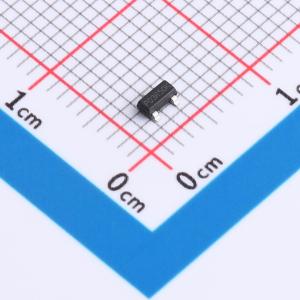

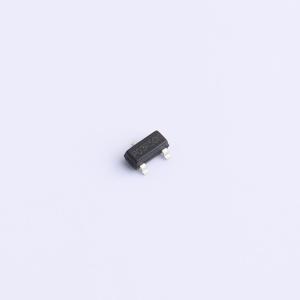

温馨提醒：图片仅供参考，商品以实物为准
SSM3J332R,LF(ES)
P沟道，-30V，-4.1A，37mΩ@-10V,-2.0A；应用领域：应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P沟道，-30V，-4.1A，37mΩ@-10V,-2.0A；应用领域：应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SSM3J332R,LF(ES)
- 商品编号
- C53199054
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 37mΩ@10V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 7.5nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 335pF | |
| 反向传输电容(Crss) | 48pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 57pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
SSM3J332R,LF(ES) 是一款 P 沟道增强型金属氧化物半导体场效应晶体管。它采用先进的沟槽技术和设计，以提供优异的 RDS(ON) 和低栅极电荷。该器件适用于 DC-DC 转换、电源开关和充电电路。
商品特性
- RDS(ON) = 59mΩ（典型值）@ VGS = -4.5V
- -30V，RDS(ON) = 37mΩ（典型值）@ VGS = -10V
- ESD 保护
- ±4kV IEC 模式接触放电
- ±4kV IEC 模式空气放电
- 快速开关
- 采用高密度单元设计以实现低 RDS(on)
- 材料：无卤
- 可靠且坚固
- 雪崩额定
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
