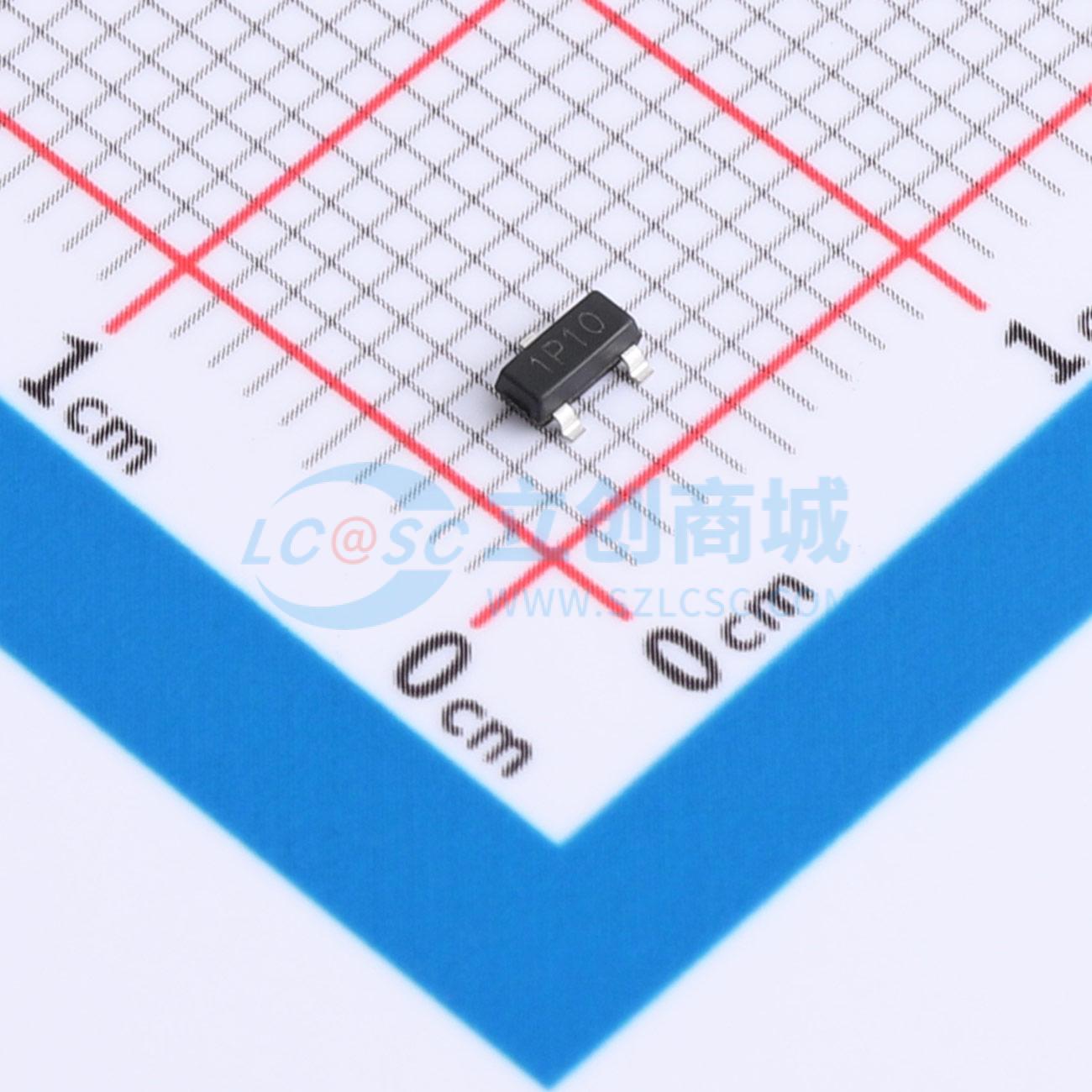

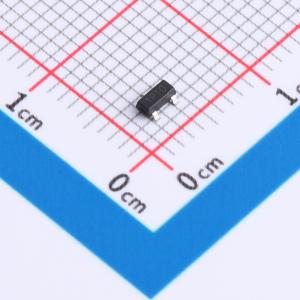

温馨提醒：图片仅供参考，商品以实物为准
ZXMP10A13FTA(ES)
P沟道,-100V,-0.5A,580mΩ@-10V,-0.5A,-1.5V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P沟道,-100V,-0.5A,580mΩ@-10V,-0.5A,-1.5V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ZXMP10A13FTA(ES)
- 商品编号
- C53199114
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 580mΩ@10V | |
| 耗散功率(Pd) | 400mW | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 19.6nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 600pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 14pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
ZXMP10A13FTA(ES)是一款P沟道增强型MOS场效应晶体管。它采用先进的沟槽技术和设计，以提供优异的低导通电阻Rds(on)和低栅极电荷。该器件适用于DC-DC转换、电源开关和充电电路。
商品特性
- -100V，典型条件下，当Vgs = -10V时，Rds(on) = 580mΩ；当Vgs = -4.5V时，Rds(on) = 615mΩ
- 快速开关
- 采用高密度元胞设计以实现低导通电阻
- 材料：无卤
- 可靠且坚固耐用
- 具有雪崩额定值
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC-DC转换
