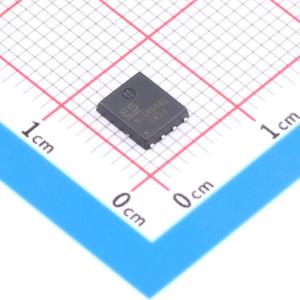

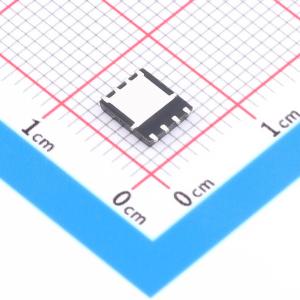

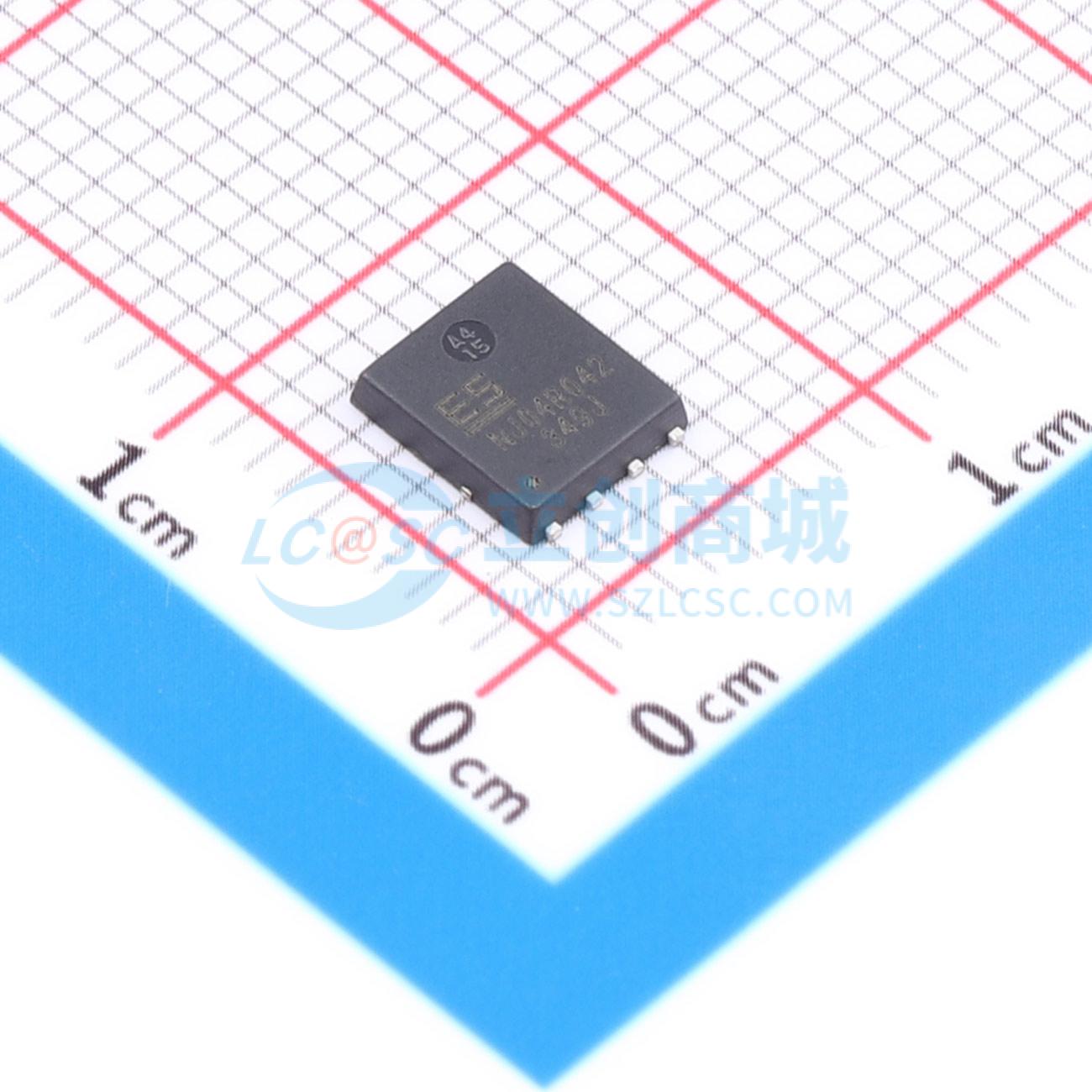

IRFH7440TRPBF(ES)
N沟道，40V，93.56A，2.2mΩ@10V,20A，1.5V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道，40V，93.56A，2.2mΩ@10V,20A，1.5V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- IRFH7440TRPBF(ES)
- 商品编号
- C53199117
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.211439克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 93.56A | |
| 导通电阻(RDS(on)) | 2.2mΩ@10V | |
| 耗散功率(Pd) | 62.5W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 59nC | |
| 输入电容(Ciss) | 5.595nF | |
| 反向传输电容(Crss) | 340pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 411pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
该器件为N沟道增强型金属氧化物半导体场效应晶体管，采用先进沟槽技术和设计，提供优异的低导通电阻与低栅极电荷特性，适用于直流-直流转换、电源开关及充电电路。
商品特性
- 40V电压，在VGS=10V条件下，典型导通电阻为2.2mΩ；在VGS=4.5V条件下，典型导通电阻为3mΩ
- 采用高密度单元设计以实现低导通电阻
- 材料：无卤
- 可靠且坚固耐用
- 具有雪崩额定值
- 低漏电流
应用领域
- 脉宽调制应用
- 负载开关
- 便携式/台式电脑的电源管理
- 直流-直流转换
