温馨提醒：图片仅供参考，商品以实物为准

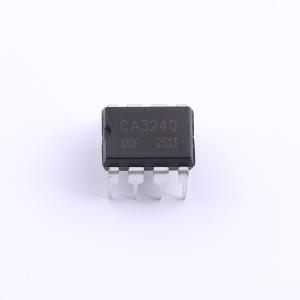

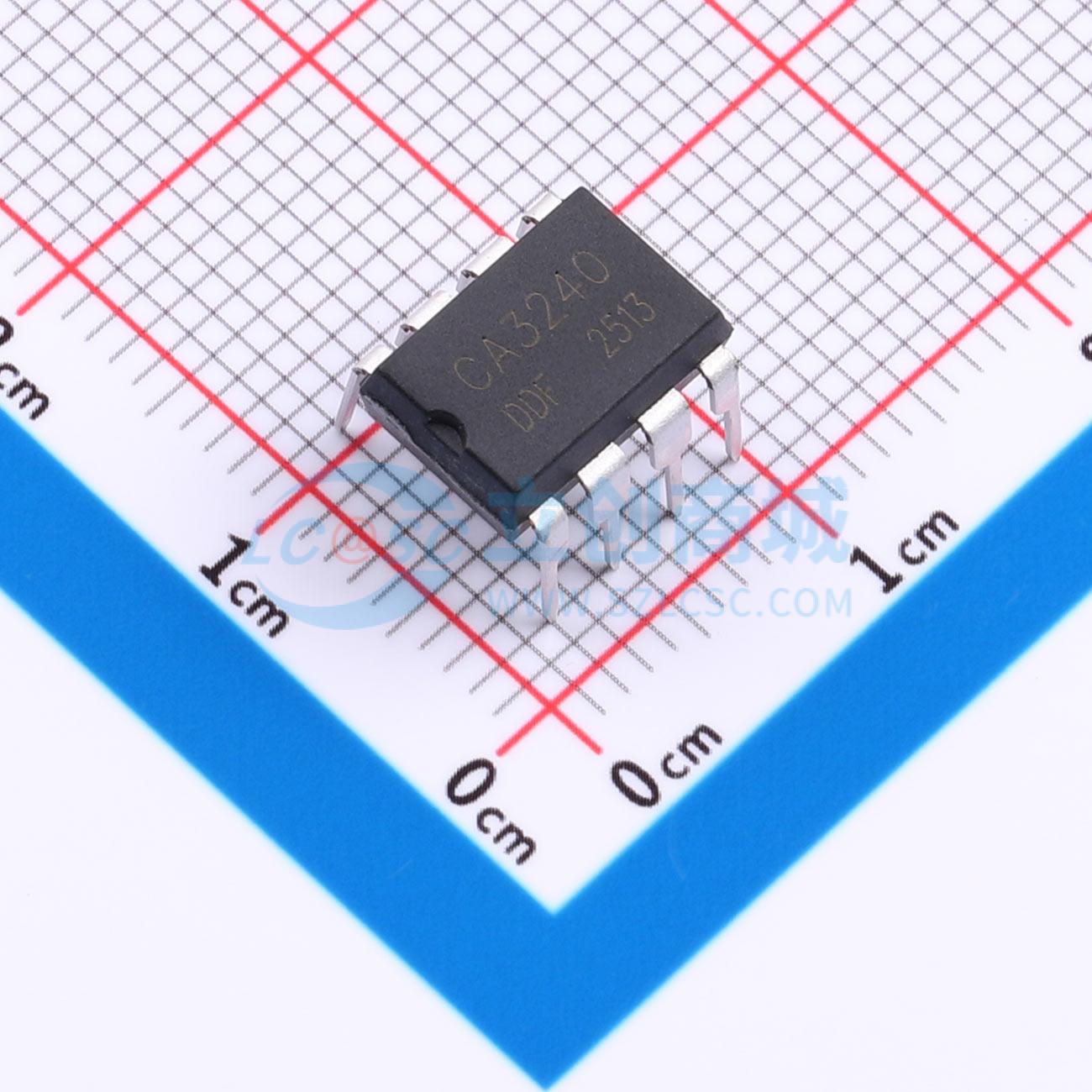

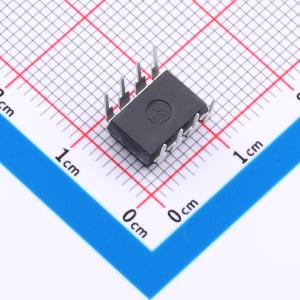

CA3240-DIP-8
MOS输入双运算放大器，结合高压PMOS和高压双极型晶体管优点，高输入阻抗、低输入电流、高速性能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压(Δ: 2V to ±18V) 低输入噪声电压 增益带宽积（约10MHz） 低失真度（约0.0005%） 转换速率（约6V/μS） 双极工艺 封装形式（DIP8，SOP8） 内部ESD保护人体模型（HBM）约 ±2000V
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- CA3240-DIP-8
- 商品编号
- C53199143
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.0382克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4.5MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | - | |
| 输出电流 | 40mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V |
商品概述
CA3240是一款双路集成运算放大器，单片集成了高压PMOS和高压双极型晶体管的优势。其输入级采用带栅极保护的MOSFET（PMOS）结构，实现了极高的输入阻抗、极低的输入电流以及高速性能。该器件提供SOP8和DIP8封装。
商品特性
- 双CA3140版本
- 宽共模输入电压范围
- 宽差模输入电压范围
- 低输入偏置电流：50 pA
- 低输入失调电流：30 pA
- 输出短路保护
- 高转换速率：9 V/uS
- 高增益带宽积：4.5 MHz
应用领域
- 峰值探测器
- 比较器
- 采样和保持放大器
