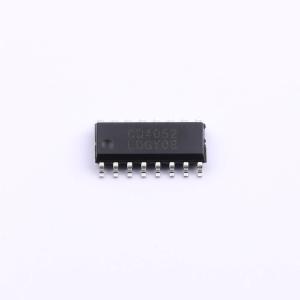

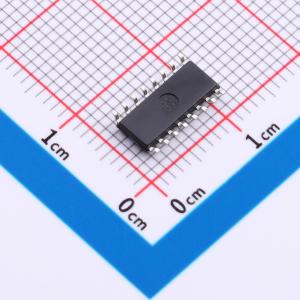

CD4052-SOP-16
双路四选一模拟开关，具有低导通电阻和低截止漏电流特性，内置模拟开关控制地址译码器和电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 很宽的数字控制与传输模拟信号电压范围：数字 4.5V~18V，模拟 18V 低导通电阻：100Ω（ΔVDD-VEE = 15V，信号大于 15Vpp） 极低的静态电压功耗 高关态电阻 数字地址信号 4.5V~18V 的逻辑电平转换来开关模拟信号 18Vpp 内置二进制地址解码器
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- CD4052-SOP-16
- 商品编号
- C53199158
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 1.05kΩ@5V | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 25ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
CD4052模拟开关是一种通过数字信号控制的多路调制/选择模拟开关，具备低导通电阻和低截止漏电流的特性。其可处理的模拟信号幅度最高可达15VPP。例如，当VDD = 5V，GND = 0V，VSS = -5V时，-5V ~ +5V的模拟信号可由0V ~ 5V的数字信号控制传输。该器件是一个双四选一模拟开关，每组四选一开关均包含两个二进制控制输入端和一个使能EN输入端。这两个二进制信号可选择导通四个模拟通道中的任意一个。当使能EN输入端为逻辑“1”时，两组开关的所有通道均关断；为逻辑“0”时，所有通道导通。CD4052采用SOP16和DIP16封装。
商品特性
- 宽工作电压范围：3V ~ 15V
- 低导通电阻：100Ω（VDD-VSS=15V）
- 极低的静态功耗和高关态电阻
- 模拟开关导通电阻差值ΔRON = 5Ω (VDD-VSS = 15V)
- 内置模拟开关控制地址译码器和电平转换器
应用领域
- 模拟/数字多路复用和解复用
- 工厂自动化和控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
