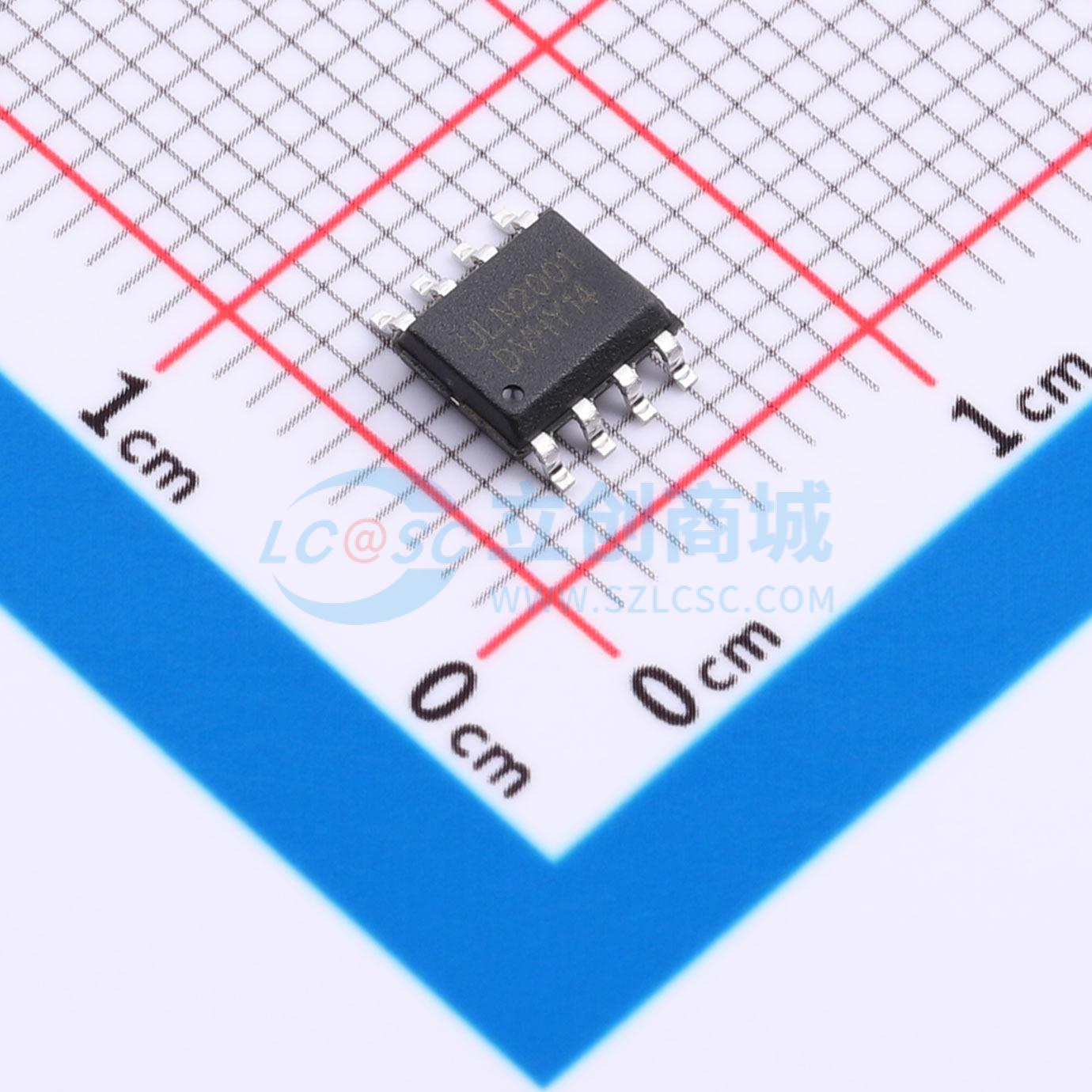

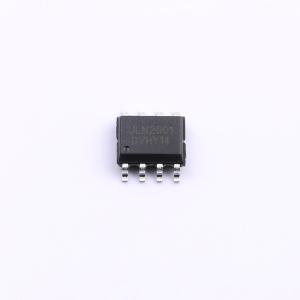

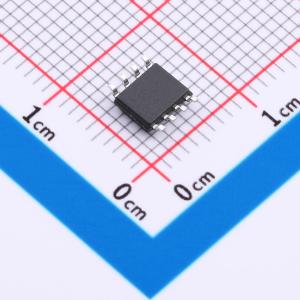

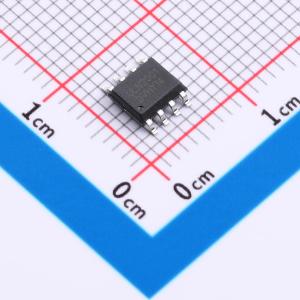

温馨提醒：图片仅供参考，商品以实物为准
ULN2001-SOP-8
三路达林顿晶体管阵列电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 500mA额定集电极电流(单路)工作电压高(50V)输入兼容TTL/CMOS逻辑信号输入端口集成4K对地下拉电阻封装形式:SOP8和DIP8
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- ULN2001-SOP-8
- 商品编号
- C53199166
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.146925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 三路 | |
| 集射极击穿电压(Vceo) | 40V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+125℃ | |
| 集电极漏电流(Icex) | 50uA | |
| 正向压降(Vf) | 1.6V | |
| 反向电流(Ir) | 50uA | |
| 类型 | BJT |
商品概述
ULN2001是一款单片集成的高耐压、大电流达林顿晶体管阵列，内部包含三个独立的达林顿管驱动通道。其内部设计有续流二极管，适用于驱动继电器、步进电机等电感性负载。单个达林顿管通道的集电极最大可输出500mA电流，通过并联多个通道可实现更高的电流输出能力。每一路达林顿管的输入端串联了一个2.7K的基极电阻，使其在5V工作电压下可直接与TTL/CMOS逻辑电路连接，替代标准逻辑缓冲器。此外，每一路输入级均集成了一个4K的对地下拉电阻，可有效防止因微控制器状态不确定而导致的负载误动作。
商品特性
- 单路额定集电极电流为500mA
- 高工作电压（50V）
- 输入兼容TTL/CMOS逻辑信号
- 输入端口集成4K对地下拉电阻
- 封装形式：SOP8和DIP8
应用领域
- 继电器驱动器
- 指示灯驱动器
- 显示屏驱动器
