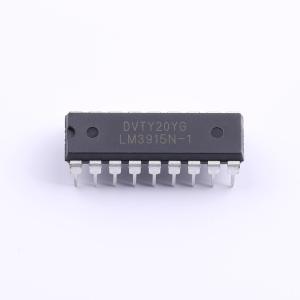

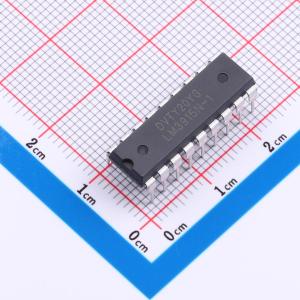

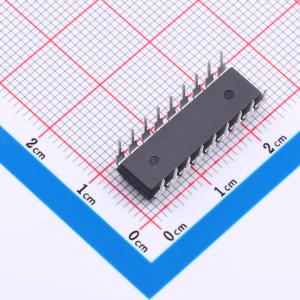

LM3915-DIP-18
点状/条状显示驱动器，可感应模拟电压转化为数字量驱动LED、LCD或真空荧光显示器，可设置显示模式，输出电流可调
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 快速响应的电子VU表能驱动LED、LCD、真空荧光灯可外部切换点/条显示模式显示范围能拓展到90dB内部基准电压范围1.2V~12V输出端所需驱动电压:3V~25V输出电流可调范围:1mA~30mA输入可承受±35V的电压而不会损坏或输出错误输出端电流可调节，集电极开路能直接驱动TTL或CMOS内部10阶分压器两端悬空，可以设定较宽的调节范围
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- LM3915-DIP-18
- 商品编号
- C53199172
- 商品封装
- DIP-18
- 包装方式
- 管装
- 商品毛重
- 2.2756克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~25V | |
| 开关频率 | - | |
| 通道数 | 10 | |
| 输出电压 | - | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 过压保护(OVP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | 0℃~+70℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
LM3915是一种单片集成电路，可将模拟电压信号感应并转换为数字量，以驱动十个LED、LCD或真空荧光显示器。它提供每阶3dB的模拟显示，并可通过模式引脚配置为点状或条状显示模式。LED驱动电流可通过外部设置进行调节，从而降低了对限流电阻的要求。整个显示系统可由3 V至25 V的单电源供电。该器件内部包含一个可调电压基准和一个精确的10阶分压器。输入信号通过高阻抗缓冲器馈送至内部比较器，输入信号范围为0 V ~ Vcc - 1.5 V。此外，其输入过压保护能力可达±35 V。输入缓冲器驱动十个独立的比较器，这些比较器连接到精密的参考分压器。LM3915的每阶3dB显示适用于宽动态范围的信号，例如音频电平、电源、光强度或振动。其音频应用包括平均或峰值电平指示、功率测量以及RF信号强度测量。与传统的仪表相比，采用LED的线性显示具有更快的响应速度和更可靠的读数。LM3915的应用非常简单，一个满量程为1.2 V的仪表仅需一个电阻和十个LED。通过外部电位器，可以获得一个独立于电源电压的1.2 V ~ 12 V基准电压，并且LED亮度也易于控制。LM3915的应用范围广泛，例如可驱动LCD、真空荧光显示器、白炽灯和各种颜色的LED。多个LM3915器件可以级联，形成显示范围达60 dB或90 dB的点状或条状显示器。LM3915还可以与LM3914级联用于线性或对数显示，或与LM3916级联构成宽量程VU表。其工作温度范围为0°C ~ 70°C，采用DIP18封装。
商品特性
- 快速响应的电子VU表
- 能够驱动LED、LCD、真空荧光灯
- 可通过外部切换点状/条状显示模式
- 显示范围可扩展至90 dB
- 内部基准电压范围：1.2 V ~ 12 V
- 输出驱动电压要求：3 V ~ 25 V
- 输出电流可调范围：1 mA ~ 30 mA
- 输入可承受±35 V电压而不会损坏或输出错误
- 输出电流可调，集电极开路
- 能够直接驱动TTL或CMOS逻辑
- 内部10阶分压器两端悬空，可设定较宽的调节范围
