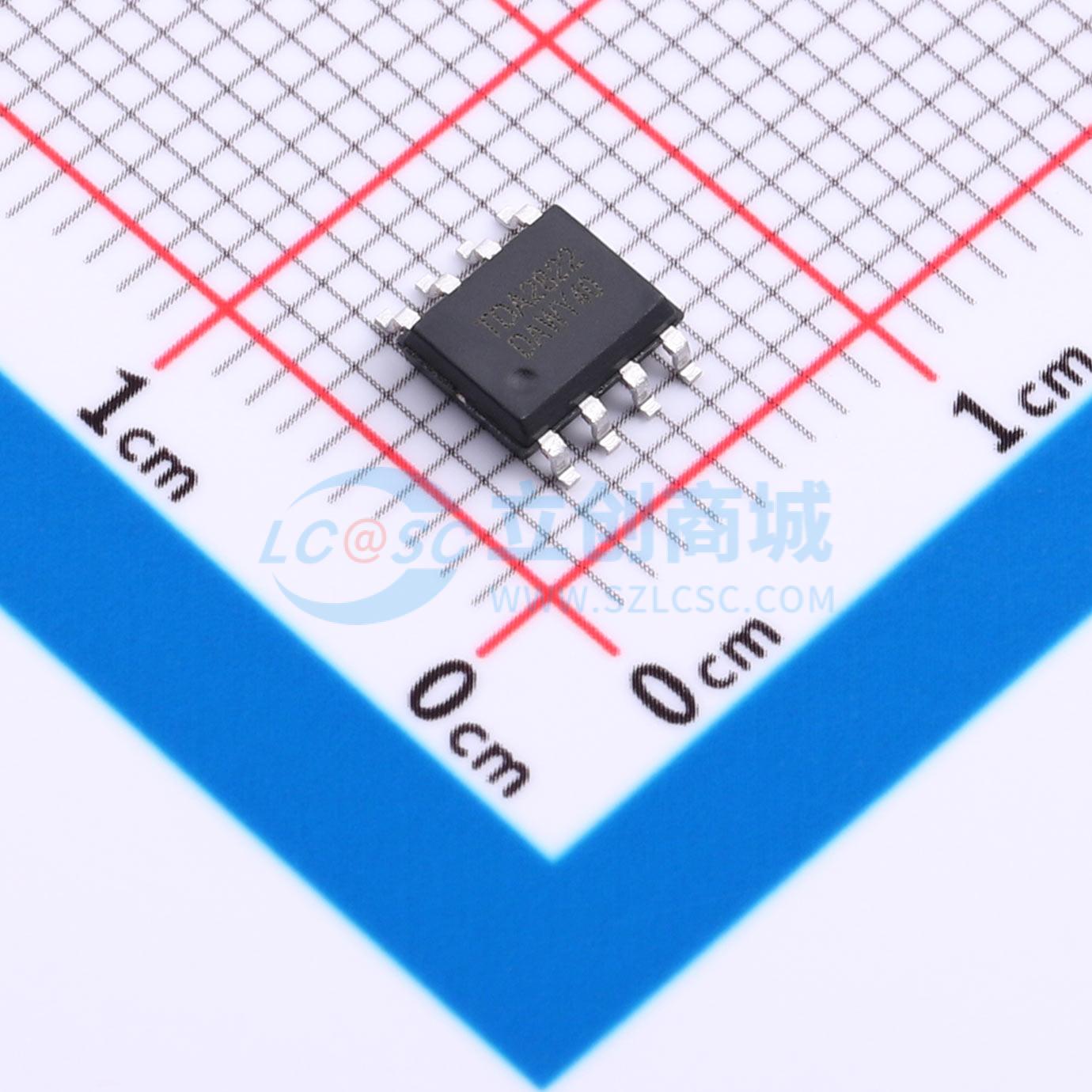

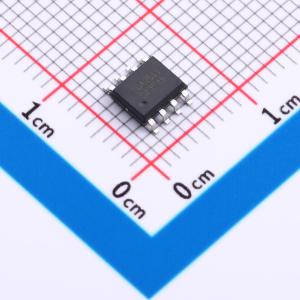

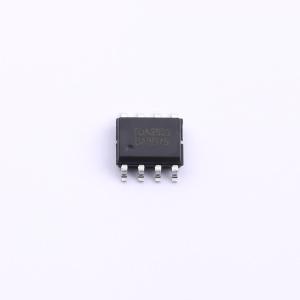

TDA2822-SOP-8
AB类双通道音频功率放大器，可用于便携式录音机、收音机和CD播放器，静态电流小、交越失真小、具备软限幅功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电源电压范围宽3V~12V 交越失真小 静态电流小 可作桥式或立体声式功放应用 外围元件少 通道分离度高 开机和关机无冲击噪声 软限幅
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- TDA2822-SOP-8
- 商品编号
- C53199173
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.155075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 1Wx2@8Ω；2Wx2@16Ω | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 6mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 30dB | |
| 效率 | - | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | - | |
| 工作电压 | 1.8V~9V | |
| 工作温度 | -20℃~+85℃ |
商品概述
GC2822Z是一款AB类双通道音频功率放大器，适用于便携式录音机、收音机和CD播放器等设备。
商品特性
- 电源工作电压：VCC = 1.8 V ~ 12 V
- 输出功率：POUT = 1.0 W / 声道（VCC = 9 V， RL = 8 Ω， f = 1 kHz， THD = 10%， 立体声模式）
- 输出功率：POUT = 2.0 W（VCC = 9 V， RL = 16 Ω， f = 1 kHz， THD = 10%， BTL模式）
- 静态电流小
- 交越失真小
- 软限幅
应用领域
- 移动电子设备
- 工业自动化
- 音频应用
