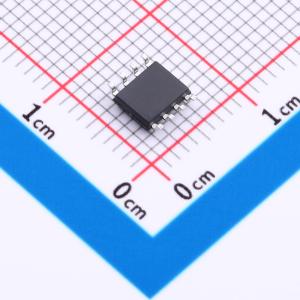

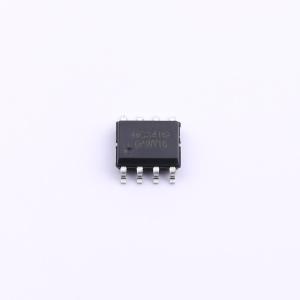

温馨提醒：图片仅供参考，商品以实物为准
MC34119-SOP-8
AB类低功率音频放大器，差动输出驱动扬声器无需耦合电容，闭环增益可通过外部电阻设定，有芯片禁止端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电源电压范围宽（Vcc = 2V ~ 16V），允许由电话线提供电源 静噪电源电流低（典型 2.7mA），可电池供电 芯片禁止输入端可使芯片掉电 掉地时静噪电流低（典型 65μA） 可驱动的话筒负载范围宽（≥ 8Ω） 使用 32Ω 负载时，输出功率超过 250mW 总谐波失真度低（典型 0.5%） 音频增益在 0 ~ 46dB 间可调 外接原件少
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- MC34119-SOP-8
- 商品编号
- C53199175
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.149875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 55mWx1@16Ω；240mWx1@32Ω | |
| 总谐波失真+噪声(THD+N) | 0.5% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.7mA | |
| 电源纹波抑制比(PSRR) | 52dB | |
| 功能特性 | 使能/关断功能 | |
| 工作电压 | 2V~15V |
商品概述
GC34119是一款AB类低功率音频放大集成电路。该器件可在低至2V的电源电压下工作，采用差动输出方式直接驱动扬声器，无需耦合电容。其开环增益为80dB，闭环增益可通过两个外部电阻进行设置。芯片的禁止功能可用于切断输入信号并降低噪声。该产品提供SOP8和DIP8封装。
商品特性
- 电源电压范围：2 V ~ 15 V
- 静态电流：2.7 mA (典型值)
- 输出功率：Pout > 250 mW (VCC=6V, RL=32Ω, THD<10%)
- 可驱动扬声器负载：8 Ω ~ 100 Ω
- 静音电流：65 uA (典型值)
- 总谐波失真低：0.5% (典型值)
