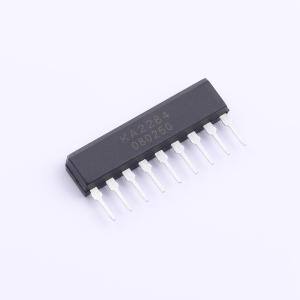

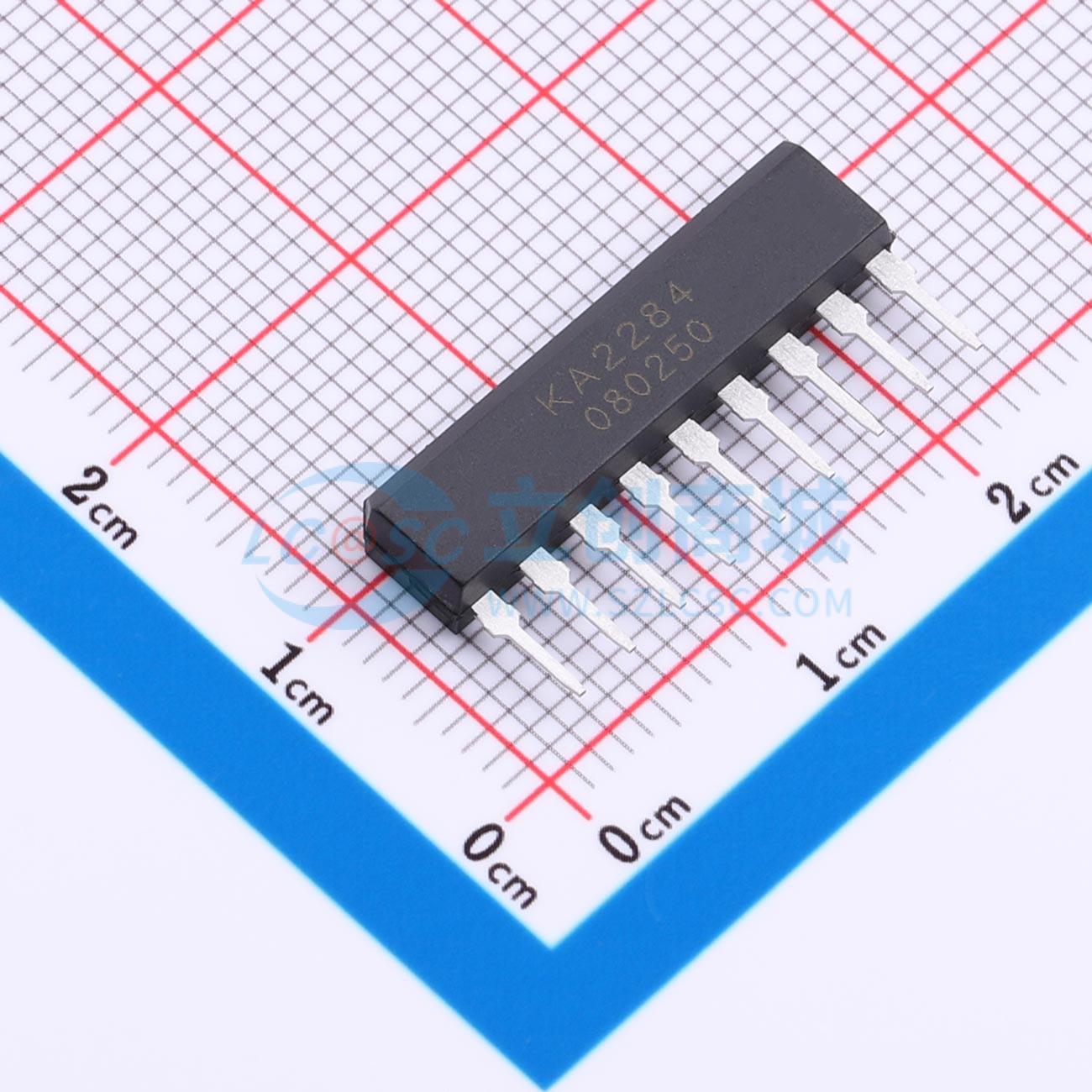

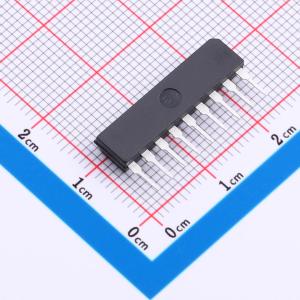

KA2284-SIP-9
五点LED电平显示驱动电路，内含交流检波放大器，适用于AC/DC电平指示，采用SIP9封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内含高增益交流检波放大器（Gv = 26 dB） 当LED点亮时，有较低辐射噪声 对数型的5点LED指示器（-10dB,-5dB,0dB,3dB,6dB） 恒定电流源输出（15mA） 较宽的工作电源电压（3.5V~16V） ALC电路不需套接二极管或晶体管 极少的外接元器件 采用直插9脚SIP9塑料封装
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- KA2284-SIP-9
- 商品编号
- C53199170
- 商品封装
- SIP-9
- 包装方式
- 管装
- 商品毛重
- 1.851克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.5V~16V | |
| 开关频率 | - | |
| 通道数 | 5 | |
| 输出电压 | - | |
| 输出电流 | 18.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
GC2284是一款用于五点LED电平指示的集成电路，内部集成了交流检波放大器，适用于AC/DC电平指示，例如VU表或信号发生器。该器件采用SIP9封装。
商品特性
- 内部集成高增益交流检波放大器（增益为26dB）
- LED点亮时具有较低的辐射噪声
- 对数型五点LED指示器（-10dB, -5dB, 0dB, 3dB, 6dB）
- 恒定电流源输出（15mA）
- 工作电源电压范围宽（3.5V~16V）
- ALC电路无需外接二极管或晶体管
- 所需外部元器件极少
- 采用单列直插9脚塑料封装（SIP9）
