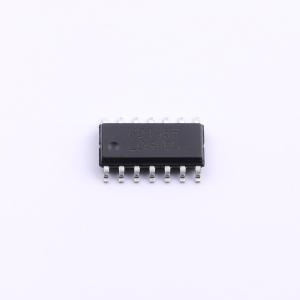

温馨提醒：图片仅供参考，商品以实物为准
CD4066-SOP-14
四路双向模拟开关，用于模拟或数字信号传输或多路复用，导通电阻低且恒定
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 宽工作电压范围：3~15V 低导通电阻：80Ω (VDD - VSS = 15V) 导通电阻差值：5Ω (VDD - VSS = 15V) 在峰峰值信号范围内具有平缓的导通电阻 极低的静态功耗 极高的控制输入阻抗
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- CD4066-SOP-14
- 商品编号
- C53199160
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.24336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 1.05kΩ@5V | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 30ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4066是一款用于模拟或数字信号传输或多路复用的四路双向模拟开关，该器件具有较低的导通电阻，且导通电阻在整个信号输入范围内相对恒定。该器件包含四个双向开关，每个开关均配备独立的控制引脚。控制信号同时偏置开关中的P型与N型器件，以开启或关闭开关。每个开关中N沟道器件的阱连接至输入（开关开启时）或VSS（开关关闭时）。此配置消除了开关晶体管阈值电压随输入信号的变化，从而在整个工作信号范围内实现较低的导通电阻。CD4066采用SOP14和DIP14封装。
商品特性
- 宽工作电压范围：3~15V
- 低导通电阻：80Ω (VDD - VSS=15V)
- 导通电阻差值：5Ω (VDD-VSS=15V)
- 在峰峰值信号范围内具有平缓的导通电阻
- 极低的静态功耗
- 极高的控制输入阻抗
应用领域
- 模拟信号开关和多路复用
- 数字信号开关和多路复用
- 传输门逻辑实施
- 模数转换和数模转换
- 楼宇自动化
